HCN1019-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：95 mm，外径：145 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1019-TP-SP属于超高精密轴承中的N型圆柱滚子轴承系列。该型号内径为95毫米，外径145毫米，厚度24毫米，尺寸设计适用于中等载荷和高转速工况。作为精密圆柱滚子轴承的典型代表，其结构采用无挡边滚道与可分离式设计，使得滚子与滚道之间能实现优化的线接触，从而提升径向载荷承载能力。
该轴承在运转过程中表现出良好的刚性和旋转精度，滚动体与滚道的几何精度经过特殊处理，有助于降低高速运转时的振动噪声。由于N型结构的特性，其内圈或外圈可分别安装，为轴向位移预留了补偿空间，适用于需要调整游隙的精密机械结构。
此类轴承常见于机床主轴、精密齿轮箱及工业电机等设备，特别是在需要维持稳定径向支撑且避免轴向约束的场合。选型时需注意配合公差与润滑条件的匹配，以确保其性能在合理工况下持续发挥。
H
C
N
1
0
1
9
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
19：内径：95 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
19：
内径：95 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

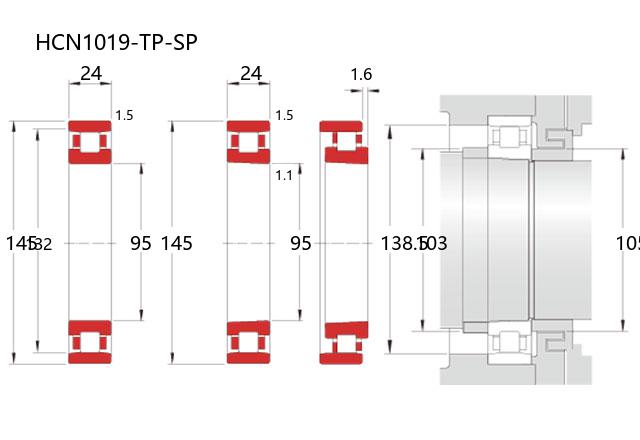

| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1019-TP-SP |
| 单列N型 | 锥孔型 | HCN1019-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 95 |
| 外径 | D | 145 |
| 宽度 | B | 24 |
| r(min) | 1.5 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 132 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 95 |
| 基本额定静载荷 | Cor | 114 |
| 限制速度(rpm) | ||
| 脂润滑 | 13200 | |
| 油润滑 | 15600 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.6 |
| 安装尺寸(mm) | ||
| da(min) | 103 | |
| d1a(min) | 105 | |
| Da(max) | 138.5 | |
| Da(min) | 134 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 1.37 | |
