HCN1018-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：90 mm，外径：140 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1018-K-TP-SP属于超高精密轴承中的N型圆柱滚子轴承系列，其设计适用于高精度运转场景。该型号内径为90毫米，外径140毫米，厚度24毫米，结构尺寸在同类产品中具有典型性。这类轴承采用无挡边滚道与可分离式设计，便于安装维护，同时允许轴与轴承座之间产生有限的轴向位移。
在材料与工艺方面，轴承组件经过特殊热处理和精密磨削，滚子与滚道之间的轮廓优化有助于降低应力集中。保持架结构经过动力学平衡调整，在高速运转条件下可维持稳定性能。由于其精密特性，该型号常见于机床主轴、工业齿轮箱及高精度旋转平台等设备，能够适应中高转速工况，并在径向载荷承载方面表现良好。
需要注意的是，实际应用效果会受到配合公差、润滑条件及工作环境等多重因素影响。用户在选型时需结合具体工况参数进行综合评估，并参考制造商提供的技术资料进行安装调试。
H
C
N
1
0
1
8
-
K
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
18：内径：90 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
18：
内径：90 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1018-TP-SP |
| 单列N型 | 锥孔型 | HCN1018-K-TP-SP |

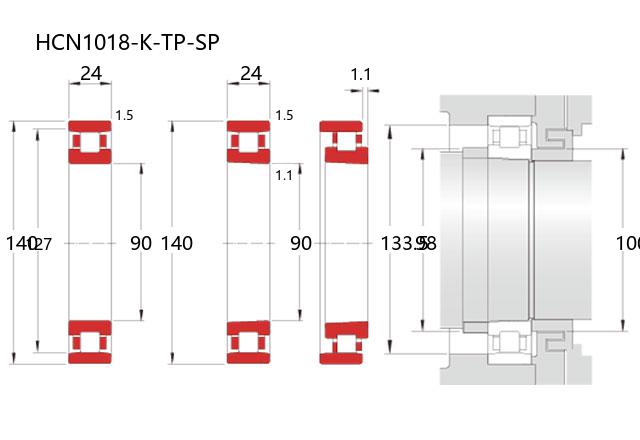

| 主要尺寸(mm) | ||
| 内径 | d | 90 |
| 外径 | D | 140 |
| 宽度 | B | 24 |
| r(min) | 1.5 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 127 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 101 |
| 基本额定静载荷 | Cor | 114 |
| 限制速度(rpm) | ||
| 脂润滑 | 13700 | |
| 油润滑 | 16100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| da(min) | 98 | |
| d1a(min) | 100 | |
| Da(max) | 133.5 | |
| Da(min) | 129 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 1.27 | |
