HCN1017-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：85 mm，外径：130 mm，厚度：22 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1017-K-TP-SP为N型超高精密圆柱滚子轴承，内径85毫米，外径130毫米，厚度22毫米。该系列轴承采用无挡边外圈和双挡边内圈结构，可有效适应轴与座孔的相对轴向位移，适用于存在热膨胀或安装误差的工况。
作为精密圆柱滚子轴承的代表型号，其滚子与滚道经优化几何设计，通过精确的轮廓修形降低边缘应力集中。保持架选用强化工程聚合物材料，在高速运转工况下具有良好引导稳定性。特殊表面处理工艺使轴承在微量润滑条件下也能维持稳定的运行精度。
此类轴承常见于机床主轴、精密转台、计量设备等对旋转精度要求较高的领域。通过配对使用可提升系统的径向刚度和运行平稳性。选型时需注意配合面的尺寸公差与形位精度，适当的预紧力配置有助于充分发挥其性能潜力。在使用过程中保持规范润滑与清洁环境，通常能够获得较好的使用寿命。
H
C
N
1
0
1
7
-
K
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
17：内径：85 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
17：
内径：85 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1017-TP-SP |
| 单列N型 | 锥孔型 | HCN1017-K-TP-SP |

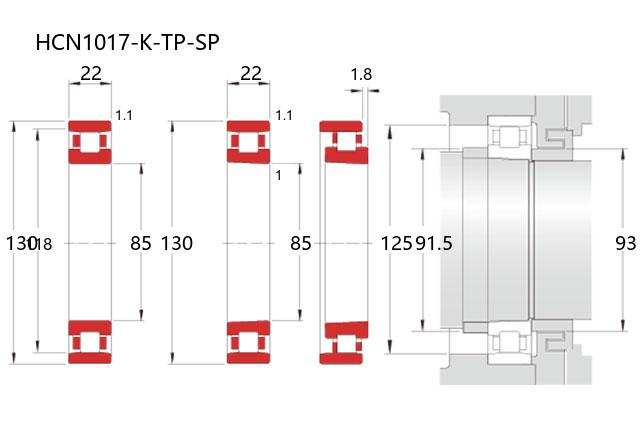

| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 130 |
| 宽度 | B | 22 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 118 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 65 |
| 基本额定静载荷 | Cor | 86 |
| 限制速度(rpm) | ||
| 脂润滑 | 12000 | |
| 油润滑 | 17000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.8 |
| 安装尺寸(mm) | ||
| da(min) | 91.5 | |
| d1a(min) | 93 | |
| Da(max) | 125 | |
| Da(min) | 120 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 0.933 | |
