HCN1016-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：80 mm，外径：125 mm，厚度：22 mm。
价格区间：￥11373.18 - ￥14216.48【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1016-TP-SP型轴承属于超高精密类别中的N型精密圆柱滚子轴承系列。该型号的内径为80毫米，外径125毫米，厚度22毫米，尺寸设计兼顾结构紧凑性与承载需求。作为无挡边的N型结构，此类轴承允许轴与轴承座之间产生轴向位移，适用于存在热膨胀或安装误差的场合。
其核心特性包括较高的旋转精度与刚性，滚子与滚道经优化设计以降低应力集中。采用精密加工工艺，工作表面经过特殊处理，有助于提升耐磨性和疲劳寿命。此类轴承通常适用于中等转速工况，对轴与座孔的加工精度及安装配合有相应要求。
在应用方面，常见于机床主轴、电机支撑及精密传动系统等场景。选型时需结合实际载荷分布、转速范围及环境条件进行综合评估。维护中应注意润滑清洁度与安装对中性的控制，以发挥其性能特点。
H
C
N
1
0
1
6
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
16：内径：80 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
16：
内径：80 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1016-TP-SP |
| 单列N型 | 锥孔型 | HCN1016-K-TP-SP |

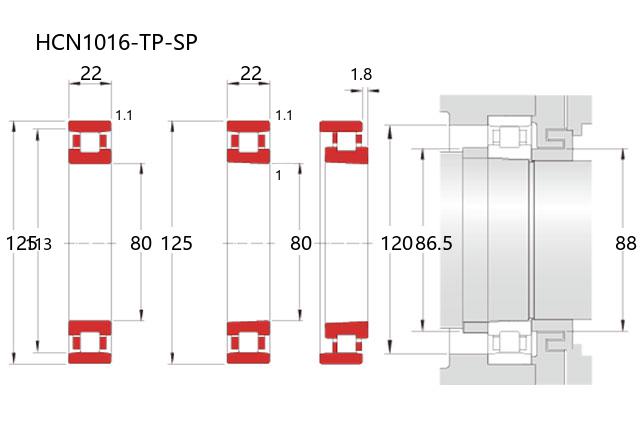

| 主要尺寸(mm) | ||
| 内径 | d | 80 |
| 外径 | D | 125 |
| 宽度 | B | 22 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 113 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 61.5 |
| 基本额定静载荷 | Cor | 78.5 |
| 限制速度(rpm) | ||
| 脂润滑 | 13000 | |
| 油润滑 | 17000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.8 |
| 安装尺寸(mm) | ||
| da(min) | 86.5 | |
| d1a(min) | 88 | |
| Da(max) | 120 | |
| Da(min) | 115 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 20 |
| 锥孔型 | CC0(min) | 15 |
| 锥孔型 | CC0(max) | 30 |
| 锥孔型 | CC1(min) | 20 |
| 锥孔型 | CC1(max) | 40 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 25 |
| 重量(kg) | ||
| 参考 | 0.872 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK N1016BSN24轴承 精密圆柱滚子轴承 |
NSK | 80.00 X 125.00 X 22.00 | 华东 | 日本 | 1 | 14216.48 | ￥11373.18 | |
