HCN1014-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：70 mm，外径：110 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1014-TP-SP属于超高精密圆柱滚子轴承中的N型结构，其设计特点为外圈无挡边结构，允许轴承在应用中实现轴向位移补偿。该型号基本尺寸为内径70毫米、外径110毫米及厚度20毫米，适用于需要高旋转精度与刚性兼顾的工况。
由于采用精密级制造标准，该轴承在径向负荷承载方面表现稳定，适用于中等转速场景。其内外圈可分离的特点便于安装与维护，同时N型结构设计对轴与座孔的加工误差具有一定适应性。此类轴承常见于机床主轴、工业电机及精密传动系统，能够满足设备对低振动与平稳运行的基本需求。
选型时需注意配合部件的加工精度与润滑条件，适当的轴向引导结构可进一步提升运行稳定性。该型号在常规工况下能保持可靠的性能表现，但实际使用寿命仍受安装质量与工作环境影响。
H
C
N
1
0
1
4
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
14：内径：70 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
14：
内径：70 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

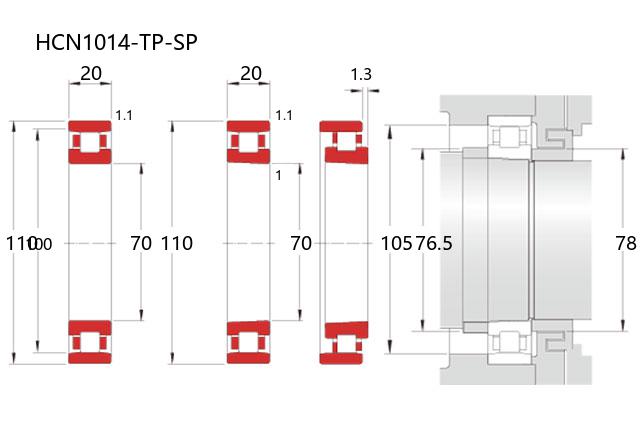

| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1014-TP-SP |
| 单列N型 | 锥孔型 | HCN1014-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 宽度 | B | 20 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 100 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 46.5 |
| 基本额定静载荷 | Cor | 57 |
| 限制速度(rpm) | ||
| 脂润滑 | 15000 | |
| 油润滑 | 20000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.3 |
| 安装尺寸(mm) | ||
| da(min) | 76.5 | |
| d1a(min) | 78 | |
| Da(max) | 105 | |
| Da(min) | 101 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 20 |
| 锥孔型 | CC0(min) | 15 |
| 锥孔型 | CC0(max) | 30 |
| 锥孔型 | CC1(min) | 20 |
| 锥孔型 | CC1(max) | 40 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 25 |
| 重量(kg) | ||
| 参考 | 0.607 | |
