HCN1012-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：60 mm，外径：95 mm，厚度：18 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1012-TP-SP属于超高精密类别的N型圆柱滚子轴承。该型号内径为60毫米，外径95毫米，厚度18毫米，尺寸设计紧凑，适用于径向空间有限的精密设备。此类轴承采用无挡边结构，允许轴与轴承座之间产生一定的轴向位移，适用于浮动端支承或需要应对热膨胀的工况。
其内部采用精密加工的圆柱滚子与滚道配合，具备较高的径向承载能力和刚性，同时优化了滚子与滚道的接触应力分布，有助于降低运转时的摩擦温升。保持架选用特殊工程材料，在高速工况下仍能维持稳定的导向性能。这类轴承通常应用于机床主轴、精密转台及测量仪器等对旋转精度和动态性能要求较高的领域。
由于采用超高精度制造工艺，轴承在预紧调整后能实现较低的振动值与噪声水平，满足精密传动系统对平稳性的需求。选型时需综合考量负载条件、转速范围及安装配合精度，以确保其性能得到充分发挥。
H
C
N
1
0
1
2
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
12：内径：60 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
12：
内径：60 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1012-TP-SP |
| 单列N型 | 锥孔型 | HCN1012-K-TP-SP |

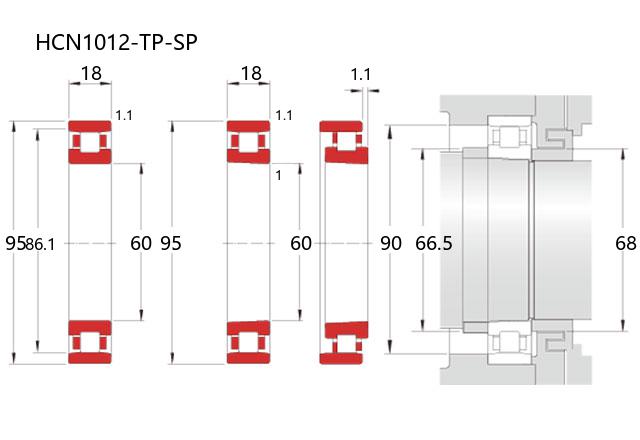

| 主要尺寸(mm) | ||
| 内径 | d | 60 |
| 外径 | D | 95 |
| 宽度 | B | 18 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 86.1 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 37.5 |
| 基本额定静载荷 | Cor | 44 |
| 限制速度(rpm) | ||
| 脂润滑 | 17000 | |
| 油润滑 | 23000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| da(min) | 66.5 | |
| d1a(min) | 68 | |
| Da(max) | 90 | |
| Da(min) | 87 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 35 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 20 |
| 重量(kg) | ||
| 参考 | 0.411 | |
