HCN1011-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：55 mm，外径：90 mm，厚度：18 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1011-K-TP-SP是一款超高精密圆柱滚子轴承，属于N型结构设计。该型号轴承内径为55毫米，外径90毫米，厚度18毫米，具备较高的尺寸精度和运转稳定性。采用开放式结构设计，便于润滑维护，同时内外圈可分离的特点为安装调试提供了便利。
此类轴承适用于中等转速工况，能够承受适度的径向载荷。其滚动体与滚道之间的优化轮廓设计有助于降低运转时的摩擦力矩，提升传动效率。在长期运行过程中，该型号轴承表现出良好的尺寸保持性和耐磨性能。
由于采用特殊热处理工艺和精密加工技术，轴承在保持较小游隙的同时，仍能维持稳定的旋转精度。该产品通常应用于需要较高旋转精度的工业传动场合，如精密机床主轴、检测仪器等设备。用户在选择时需结合具体工况条件确认适配性，并按照规范要求进行安装维护以保障使用效果。
H
C
N
1
0
1
1
-
K
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
11：内径：55 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
11：
内径：55 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1011-TP-SP |
| 单列N型 | 锥孔型 | HCN1011-K-TP-SP |

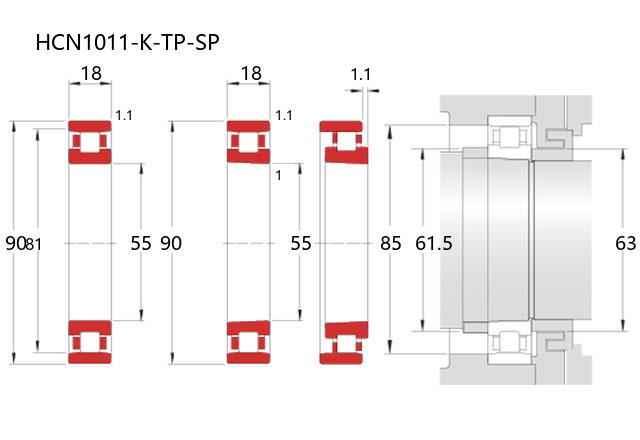

| 主要尺寸(mm) | ||
| 内径 | d | 55 |
| 外径 | D | 90 |
| 宽度 | B | 18 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 81 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 35 |
| 基本额定静载荷 | Cor | 39.5 |
| 限制速度(rpm) | ||
| 脂润滑 | 18000 | |
| 油润滑 | 25000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| da(min) | 61.5 | |
| d1a(min) | 63 | |
| Da(max) | 85 | |
| Da(min) | 82 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 35 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 20 |
| 重量(kg) | ||
| 参考 | 0.383 | |
