HCN1010-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：50 mm，外径：80 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1010-K-TP-SP属于超高精密类别的N型圆柱滚子轴承，其结构特征为无挡边设计，适用于承受较高的径向载荷。该型号基本尺寸为内径50毫米、外径80毫米、厚度16毫米，折合英制尺寸分别约为1.9685英寸、3.1496英寸和0.6299英寸。此类轴承采用特殊精度控制工艺，在径向游隙和旋转精度方面具有较好表现。
由于采用开放式结构和高精度滚子组，该型号在高速运转条件下能保持相对平稳的运行状态。其内外圈可分离的特点便于安装与拆卸，适用于需要频繁调整或组合使用的场景。此类轴承常见于工业电机主轴、精密仪器转台等对旋转精度要求较高的设备中，能够在一定程度上减少振动和噪音。
通过优化滚道几何形状和表面处理工艺，该型号在耐久性和抗疲劳性能方面有所提升。选型时需结合具体工况考虑润滑条件与配合公差，以确保发挥其性能特点。在使用过程中，适当的维护措施可能有助于延长轴承的服务周期。
H
C
N
1
0
1
0
-
K
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
10：内径：50 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
10：
内径：50 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

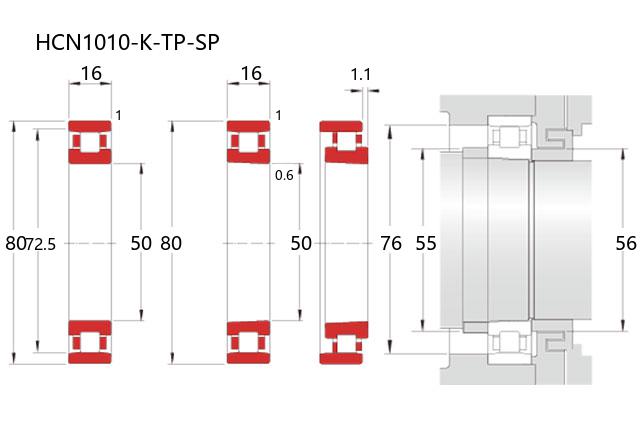

| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1010-TP-SP |
| 单列N型 | 锥孔型 | HCN1010-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 50 |
| 外径 | D | 80 |
| 宽度 | B | 16 |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| Ew(Ref.) | 72.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 17.1 |
| 基本额定静载荷 | Cor | 16.5 |
| 限制速度(rpm) | ||
| 脂润滑 | 20000 | |
| 油润滑 | 27000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| da(min) | 55 | |
| d1a(min) | 56 | |
| Da(max) | 76 | |
| Da(min) | 73 | |
| ra(max) | 0.6 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 30 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 18 |
| 重量(kg) | ||
| 参考 | 0.244 | |
