HCN1009-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：45 mm，外径：75 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1009-TP-SP是一款N型精密圆柱滚子轴承，归类于超高精密轴承范畴。其基本尺寸为内径45毫米、外径75毫米、厚度16毫米，折合英制尺寸分别约为1.772英寸、2.953英寸和0.63英寸。该型号采用无挡边外圈和双挡边内圈结构，能够适应轴与座孔的相对轴向位移，适用于需补偿热膨胀或安装误差的工况。
此类轴承通过优化的滚子与滚道几何设计，配合高纯度钢材及特殊热处理工艺，在控制振动噪声和维持运行稳定性方面具备较好表现。其径向游隙经过精密调整，可满足对旋转精度要求较高的应用场景。在机床主轴、电动马达及某些工业传动设备中，该型号轴承能发挥支撑高速旋转部件、分担径向载荷的作用。制造过程中采用的防腐蚀技术与针对性润滑方案，进一步延长了其在常规工况下的使用寿命。需注意实际应用中应结合具体负载条件与环境因素进行选型验证。
H
C
N
1
0
0
9
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
09：内径：45 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
09：
内径：45 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1009-TP-SP |
| 单列N型 | 锥孔型 | HCN1009-K-TP-SP |

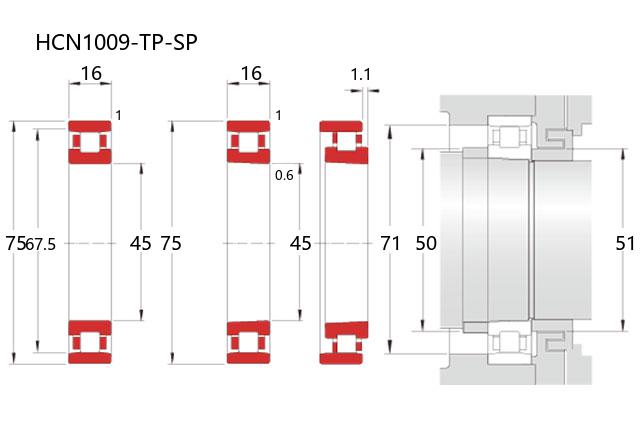

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 宽度 | B | 16 |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| Ew(Ref.) | 67.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 26.9 |
| 基本额定静载荷 | Cor | 29.4 |
| 限制速度(rpm) | ||
| 脂润滑 | 21000 | |
| 油润滑 | 30000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| d1a(min) | 51 | |
| Da(max) | 71 | |
| Da(min) | 68 | |
| ra(max) | 0.6 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 30 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 18 |
| 重量(kg) | ||
| 参考 | 0.243 | |
