HCN1007-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：35 mm，外径：62 mm，厚度：14 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1007-K-TP-SP属于超高精密圆柱滚子轴承类别中的N型结构，其基本尺寸为内径35毫米、外径62毫米及厚度14毫米，适用于对旋转精度和刚性要求较高的工业场景。该型号采用无挡边设计，可有效适应轴与座孔的相对位移，同时优化了滚子与滚道的接触形态，有助于分散载荷并减少摩擦热积累。
在材料与工艺方面，轴承组件经过特殊热处理和超精加工，使滚道表面具备良好的耐磨性与尺寸稳定性。保持架结构经过动力学优化，可在高速运转条件下抑制振动，维持运转平稳性。此类轴承常见于精密机床主轴、电主轴系统及高精度回转支承装置中，能够满足中等载荷与较高转速的复合工况需求。
选型时需注意配合公差与安装方式对轴承游隙的影响，适当的润滑条件与防尘措施可进一步提升其使用寿命。该型号在设计上兼顾了精度保持能力与安装灵活性，为精密传动系统提供了可靠支撑。
H
C
N
1
0
0
7
-
K
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
07：内径：35 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
07：
内径：35 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

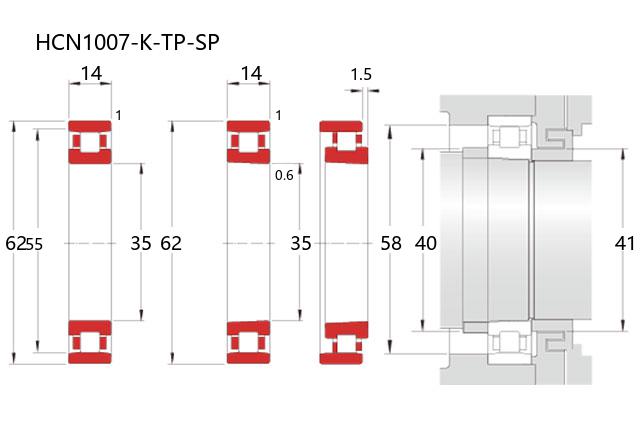

| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1007-TP-SP |
| 单列N型 | 锥孔型 | HCN1007-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 35 |
| 外径 | D | 62 |
| 宽度 | B | 14 |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| Ew(Ref.) | 55 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 26 |
| 基本额定静载荷 | Cor | 23.2 |
| 限制速度(rpm) | ||
| 脂润滑 | 32500 | |
| 油润滑 | 38500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.5 |
| 安装尺寸(mm) | ||
| da(min) | 40 | |
| d1a(min) | 41 | |
| Da(max) | 58 | |
| Da(min) | 56 | |
| ra(max) | 0.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 12 |
| 锥孔型 | CC0(min) | 8 |
| 锥孔型 | CC0(max) | 15 |
| 锥孔型 | CC1(min) | 12 |
| 锥孔型 | CC1(max) | 25 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 15 |
| 重量(kg) | ||
| 参考 | 0.172 | |
