HCN1006-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：30 mm，外径：55 mm，厚度：13 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1006-K-TP-SP是一款N型圆柱滚子轴承，属于超高精密轴承系列。其基本尺寸设计为内径30毫米、外径55毫米、厚度13毫米，适用于对空间和精度有较高要求的应用场景。该轴承采用无挡边外圈和带双挡边的内圈结构，能够有效适应轴与座孔的相对轴向位移，同时保持稳定的径向承载性能。
在材料与工艺方面，该型号选用高品质钢材，并经过特殊热处理及超精加工处理。滚动体与滚道之间的优化轮廓设计有助于降低应力集中，提高运动平稳性。保持架采用轻量化工程塑料结构，在保证强度的同时减少了运转阻力。
此类轴承常见于机床主轴、工业电机及精密传动系统等领域，特别适合需要高转速和中等载荷的工况。其内部游隙与精度等级符合精密机械的匹配需求，可在多种工业环境中保持可靠的运行表现。安装时需注意配合公差与润滑条件，以充分发挥其性能特点。
H
C
N
1
0
0
6
-
K
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
06：内径：30 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
06：
内径：30 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1006-TP-SP |
| 单列N型 | 锥孔型 | HCN1006-K-TP-SP |

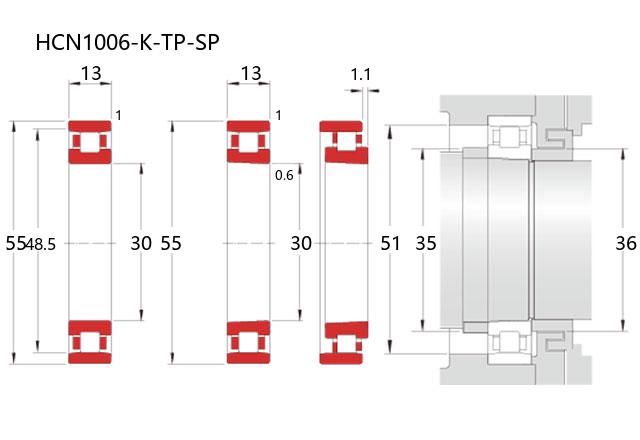

| 主要尺寸(mm) | ||
| 内径 | d | 30 |
| 外径 | D | 55 |
| 宽度 | B | 13 |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| Ew(Ref.) | 48.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 19.7 |
| 基本额定静载荷 | Cor | 19.6 |
| 限制速度(rpm) | ||
| 脂润滑 | 36500 | |
| 油润滑 | 43000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| da(min) | 35 | |
| d1a(min) | 36 | |
| Da(max) | 51 | |
| Da(min) | 49 | |
| ra(max) | 0.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 10 |
| 锥孔型 | CC0(min) | 8 |
| 锥孔型 | CC0(max) | 15 |
| 锥孔型 | CC1(min) | 10 |
| 锥孔型 | CC1(max) | 25 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 15 |
| 重量(kg) | ||
| 参考 | 0.135 | |
