| 精密丝杠轴承 | ||
| ZARN系列 | 双向 | ZARN75155-L |

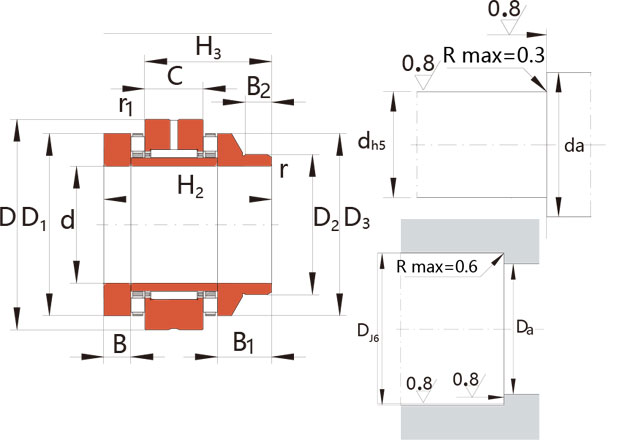

| 主要尺寸(mm) | ||
| d | 75 | |
| D | 155 | |
| 总高 | H | 125 |
| 外圈宽 | C | 30 |
| 倒角 | r(min) | 0.3 |
| 倒角 | r1(min) | 1 |
| 设计 | ||
| 载荷 | Load | 重载 |
| 定位垫圈 | Washer | 长轴垫圈 |
| 额定载荷(KN) | ||
| 轴向 | Ca | 290 |
| 轴向 | Coa | 890 |
| 径向 | Cr | 72 |
| 径向 | Cor | 132 |
| 疲劳极限负荷(N) | ||
| 轴向 | Cua | 84000 |
| 径向 | Cur | 18800 |
| 极限速度(rpm) | ||
| 油润滑 | nGo | 2100 |
| 脂润滑 | nG | 700 |
| 轴圈尺寸(mm) | ||
| 外径 | D1 | 135 |
| 宽度 | B | 21 |
| 定位垫圈尺寸(mm) | ||
| 定位高度 | H1 | 90 |
| 外径 | D2 | 115 |
| 外径 | D3 | 135 |
| 宽度 | B1 | 46 |
| 宽度 | B2 | 20 |
| 轴承座腔 | ||
| 轴孔 | Da(max) | 136 |
| 轴肩 | da(min) | 110 |
| 轴承摩擦力矩 | ||
| MR | (Nm) | 8 |
| 惯性力矩 | ||
| Mm | (kg·cm2) | 188 |
| 轴向刚度 | ||
| caL | (N/μm) | 6600 |
| 倾斜刚度 | ||
| ckL | (Nm/mrad) | 8500 |
| 轴向跳动 | ||
| Ar | (μm) | 2 |
| 精密锁紧螺母 | ||
| 螺母型号 | ZM(径向用) | ZMA75/125 |
| 螺母型号 | AM(轴向用) | AM75 |
| 拧紧力矩 | MA(Nm) | 580 |
| 轴向力 | (N) | 72971 |
| 旋转轴密封 | ||
| Seal | 115×140×12 | |
| 重量 | ||
| m(kg) | 9.1 | |
