| 精密丝杠轴承 | ||
| ZKLF系列 | 双向，螺栓安装 | ZKLF2068-2RS |

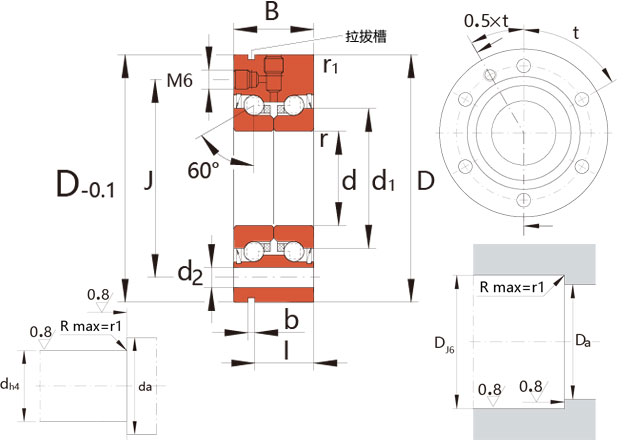

| 主要尺寸(mm) | ||
| d | 20 | |
| D | 68 | |
| B | 28 | |
| 内圈挡边 | d1 | 34.5 |
| 倒角 | r(min) | 0.3 |
| 倒角 | r1(min) | 0.6 |
| 接触角 | ||
| a(°) | 60° | |
| 配对 | ||
| Match | 单个 | |
| 尺寸精度 | ||
| P | 标准公差 | |
| 尺寸公差(mm) | ||
| dmp | 0/–0.005 | |
| Dmp | 0/–0.010 | |
| Bmp | 0/–0.25 | |
| 固定孔节圆 | ||
| 直径 | J | 53 |
| 孔径 | d2 | 6.8 |
| 孔数 | n | 8 |
| 分离角 | t | 45 |
| 拉拔槽 | ||
| 宽度 | b | 3 |
| 槽距 | I | 19 |
| 轴承座腔 | ||
| 轴孔 | Da(max) | 43 |
| 轴肩 | da(min) | 25 |
| 轴承座安装孔 | ||
| 定位公差 | t1 | 0.1 |
| 螺栓 | Size | M6 |
| 孔数 | na | 4 |
| 分离角 | ta | 90 |
| 轴向载荷(KN) | ||
| 额定动载 | Cr | 28.5 |
| 额定静载 | C0r | 47 |
| 疲劳极限 | Cu | 2.75 |
| 极限转速 | ||
| 脂润滑 | ng(rpm) | 6600 |
| 热安全 | ||
| 工作转速 | nυ(rpm) | 3000 |
| 轴承摩擦力矩 | ||
| MR | (Nm) | 0.3 |
| 轴向刚度 | ||
| caL | (N/μm) | 650 |
| 倾斜刚度 | ||
| ckL | (Nm/mrad) | 140 |
| 惯性力矩 | ||
| Mm | (kg·cm2) | 0.273 |
| 轴向跳动 | ||
| Ar | (μm) | 2 |
| 精密锁紧螺母 | ||
| 螺母型号 | ZM(径向用) | ZM20 |
| 螺母型号 | AM(轴向用) | AM20 |
| 拧紧力矩 | MA(Nm) | 18 |
| 轴向力 | Af(N) | 8258 |
| 重量 | ||
| m(kg) | 0.61 | |
