TAC160-3MSUMP5轴承
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：160 mm，外径：380 mm，厚度：75 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【TAC：高承载系列】后缀列表：【-3：尺寸系列：中窄 03 系列】【M：机加工黄铜保持架】【SU：单列万能配对】【M：中等预紧】【P5：ISO 5级精度】
TAC160-3MSUMP5属于超高精密轴承中的精密丝杠轴承类别，具体归类于TAC-3高承载系列。该轴承基本尺寸为内径160毫米、外径380毫米、厚度75毫米，折合英制尺寸约为内径6.299英寸、外径14.961英寸、厚度2.953英寸。其结构设计注重优化内部滚道与滚动体布局，有助于提升轴向载荷分布均匀性，在承受较高轴向负载时可能表现出较稳定的刚性。
此类轴承通常采用优质合金钢材料，结合特殊热处理工艺，以增强耐磨性和尺寸稳定性。多唇密封结构设计在一定程度上可减少润滑剂泄漏和外部污染物侵入，延长维护周期。预紧力调整技术使轴承在高速运转条件下可能维持较低振动水平，适用于高精度定位场景。
在应用层面，TAC-3系列轴承常见于数控机床的进给系统、自动化设备的直线传动模块等对运动精度要求较高的领域。其设计特点使得在长期连续工况下可能保持相对稳定的性能表现，但实际使用寿命仍受安装质量、工作环境及维护状况等多重因素影响。
T
A
C
1
6
0
-
3
M
S
U
M
P
5
TAC：高承载系列
160：内径代号，内径：160 mm
-3：尺寸系列：中窄 03 系列
M：机加工黄铜保持架
SU：单列万能配对
M：中等预紧
P5：ISO 5级精度
TAC：
高承载系列
160：
内径代号，内径：160 mm
-3：
尺寸系列：中窄 03 系列
M：
机加工黄铜保持架
SU：
单列万能配对
M：
中等预紧
P5：
ISO 5级精度
| 公称型号 | ||
| 重载系列 | 单向受力 | TAC160-3MSUMP5 |

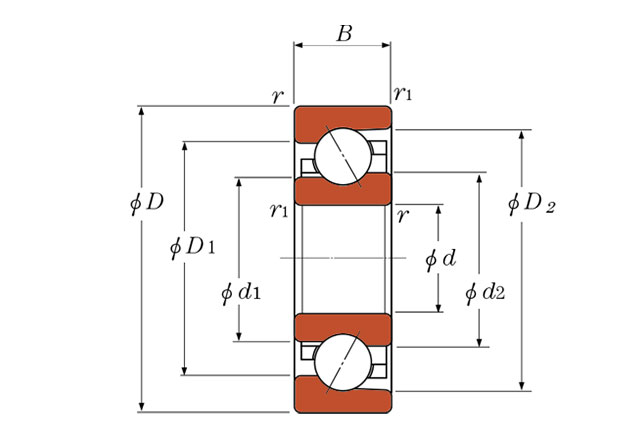

| 主要尺寸(mm) | ||
| 内径 | d | 160 |
| 外径 | D | 380 |
| 厚度 | B | 75 |
| r(min) | 4 | |
| r1(min) | 1.5 | |
| 安装尺寸(mm) | ||
| d1(max) | 227 | |
| d2(min) | 275.6 | |
| D1(max) | 284.9 | |
| D2(min) | 338.8 | |
| 注脂量 | ||
| cc | 624 | |
| 接触角 | ||
| 度 | 55 | |
| 极限速度（rpm） | ||
| 脂润滑 | 1000 | |
| 油润滑 | 1400 | |
| 配对中预载 | ||
| 预紧力 | (N) | 1940 |
| 轴向刚度 | (N/μm) | 1310 |
| 启动扭矩 | (N･m) | 0.3 |
| 轴向游隙 | ||
| (μm) | -12 | |
| 额定动载荷(KN) | ||
| 1列 | 815 | |
| 2列 | 1330 | |
| 3列 | 1760 | |
| 4列 | 2150 | |
| 5列 | 2520 | |
| 额定静载荷(KN) | ||
| 1列 | 1360 | |
| 2列 | 2720 | |
| 3列 | 4100 | |
| 4列 | 5450 | |
| 5列 | 6800 | |
| 重量(kg) | 47 | |
