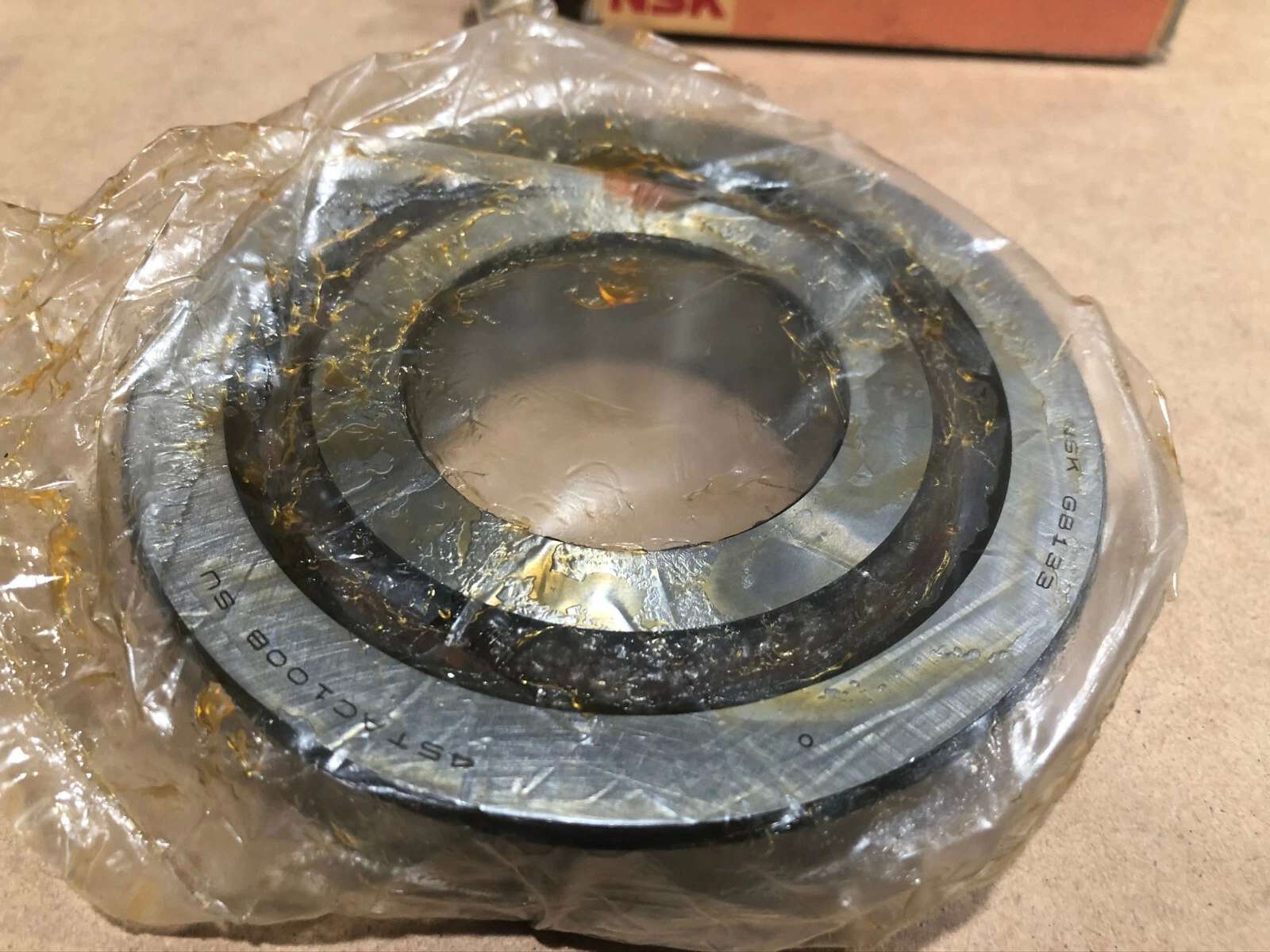

BSB45100-SU轴承
更新日期：
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：45 mm，外径：100 mm，厚度：20 mm。
价格区间：￥244.08 - ￥3200.68【详情】
前缀列表：【BSB：滚珠丝杠用角接触推力球轴承】后缀列表：【-SU：单列万能配对】
BSB45100-SU属于超高精密轴承中的精密丝杠轴承类别，采用BSB标准系列设计。其基本尺寸为内径45毫米、外径100毫米、厚度20毫米，适用于需要较高定位精度和稳定性的传动场景。该轴承在结构上注重减少摩擦与热量积累，有助于提升运动系统的动态响应能力。
这类轴承常见于工业自动化设备、精密测量仪器及高精度数控机械中，能够适应中等转速和载荷条件。材料选择与工艺处理侧重于保持尺寸稳定性，同时兼顾一定的耐磨特性。使用过程中需注意配合部件的加工精度及润滑条件，以发挥其性能潜力。
在安装与维护方面，建议遵循相应的技术规范，避免不当操作影响使用寿命。其设计特点使得它在空间受限且对运动平稳性有要求的场合中具有一定适用性。需要注意的是，实际性能表现会因具体工况和配套系统差异而有所不同。
B
S
B
4
5
1
0
0
-
S
U
BSB：滚珠丝杠用角接触推力球轴承
45：内径代号，内径：45 mm
100：外径代号，外径：100 mm
-SU：单列万能配对
BSB：
滚珠丝杠用角接触推力球轴承
45：
内径代号，内径：45 mm
100：
外径代号，外径：100 mm
-SU：
单列万能配对

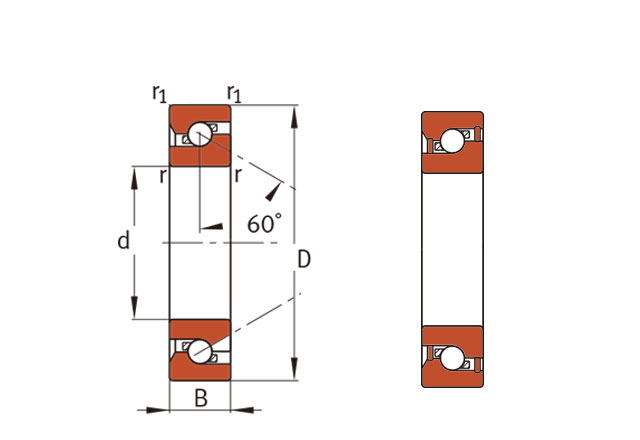

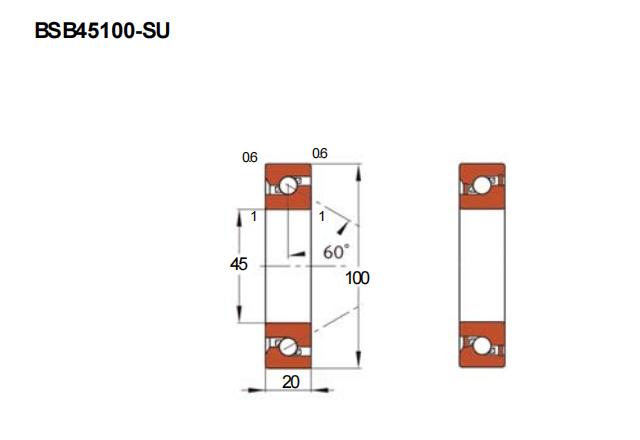

| 公称型号 | ||
| BSB系列 | 单向受力 | BSB45100-SU |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 100 |
| 厚度 | B | 20 |
| 高可实测 | r(min) | 1 |
| r1(min) | 0.6 | |
| 安装尺寸(mm) | ||
| 高可实测 | Db(max) | 93 |
| da(min) | 55 | |
| Da(max) | 92 | |
| db(min) | 55 | |
| 注脂量 | ||
| cc | 9.7 | |
| 接触角 | ||
| 度 | 60 | |
| 极限速度（rpm） | ||
| 脂润滑 | 3000 | |
| 油润滑 | 4100 | |
| 配对中预载 | ||
| 预紧力 | (N) | 4440 |
| 轴向刚度 | (N/μm) | 1340 |
| 启动扭矩 | (N･m) | 0.4 |
| 轴向游隙 | ||
| (μm) | -19 | |
| 额定动载荷(KN) | ||
| 1列 | 64.5 | |
| 2列 | 105 | |
| 3列 | 140 | |
| 额定轴向静载荷(KN) | ||
| 1列 | 99 | |
| 2列 | 198 | |
| 3列 | 298 | |
| 重量(kg) | 0.842 | |
