798ATDFMP5轴承
类型:【超高精密轴承 - 精密丝杠轴承】
基本尺寸:内径:8 mm,外径:19 mm,厚度:12 mm。
价格区间:¥0 - ¥0【详情】
后缀列表:【A:接触角 30°】【T:聚酰胺尼龙保持架】【DF:双列面对面(><)配对】【M:中等预紧】【P5:ISO 5级精度】
798ATDFMP5型号轴承属于超高精密轴承中的精密丝杠轴承类别,专为小型滚珠丝杠支承需求设计。其结构尺寸为内径8毫米、外径19毫米、厚度12毫米,紧凑的规格适用于空间受限的高精度设备。此类轴承采用优化的滚道与球体匹配设计,能够有效控制运转时的振动与噪声,同时维持较低的摩擦扭矩。
在材料与工艺方面,该轴承通过特殊热处理及超精加工技术,提升了接触部位的尺寸稳定性与表面光洁度。其内部组件的匹配精度有助于分散轴向载荷,适应丝杠系统的高速旋转与往复运动需求。此外,保持架结构与润滑剂的配合进一步增强了运转平稳性。
该型号常见于小型数控平台、光学调节机构及精密测量仪器中,为丝杠系统提供可靠的轴向支承。其设计兼顾刚性需求与微量进给精度,在多工况环境下表现出良好的性能一致性。需要注意的是,实际应用需结合具体负载、转速及环境条件进行选型验证。
7
9
8
A
T
D
F
M
P
5
7:精密角接触球轴承
9:尺寸系列:超轻 19 系列
8:内径代号,内径:8 mm
A:接触角 30°
T:聚酰胺尼龙保持架
DF:双列面对面(><)配对
M:中等预紧
P5:ISO 5级精度
7:
精密角接触球轴承
9:
尺寸系列:超轻 19 系列
8:
内径代号,内径:8 mm
A:
接触角 30°
T:
聚酰胺尼龙保持架
DF:
双列面对面(><)配对
M:
中等预紧
P5:
ISO 5级精度

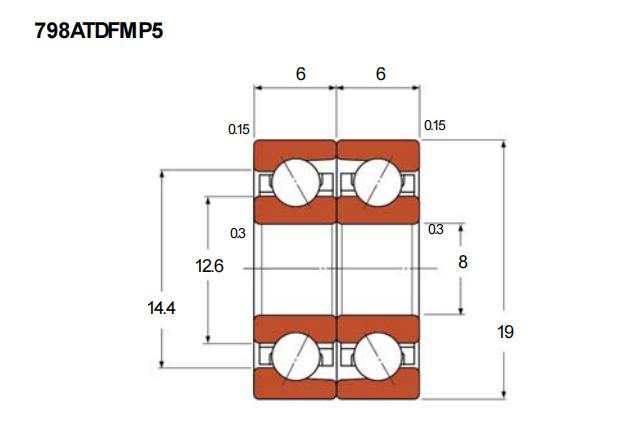

公称型号 | ||
小型丝杆专用 | 配对 | 798ATDFMP5 |
主要尺寸(mm) | ||
内径 | d | 8 |
外径 | D | 19 |
T(=2B) | 12 | |
B | 6 | |
r(min) | 0.15 | |
r1(min) | 0.3 | |
额定载荷(KN) | ||
基本额定动载荷 | Cr | 2.93 |
基本额定静载荷 | Cor | 3.25 |
安装尺寸(mm) | ||
d1 | 12.6 | |
d2 | 10.9 | |
D1 | 14.4 | |
D2 | 16.4 | |
轴向载荷 | ||
静态(KN) | 2.14 | |
中预载(GM) | ||
预紧力 | (N) | 29 |
轴向弹簧常数 | (N/μm) | 48 |
启动扭矩 | (N・mm) | 1 |
重预载 (GH) | ||
预紧力 | (N) | 59 |
轴向弹簧常数 | (N/μm) | 62 |
启动扭矩 | (N・mm) | 1.5 |
