798ATDBMP5轴承
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：8 mm，外径：19 mm，厚度：12 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：接触角 30°】【T：聚酰胺尼龙保持架】【DB：双列背靠背（<>）配对】【M：中等预紧】【P5：ISO 5级精度】
798ATDBMP5型轴承属于超高精密轴承中的精密丝杠轴承系列，专为小型滚珠丝杠支承应用设计。其结构尺寸为内径8mm、外径19mm、厚度12mm，紧凑的尺寸适合空间受限的精密机械装置。
该轴承采用接触角优化设计与预载荷调整技术，能够有效控制轴向窜动并抑制高速运转时的振动，有助于提升丝杠传动的定位精度。保持架结构与表面处理工艺进一步降低了摩擦扭矩，为长时间连续运行提供了稳定性。
在应用层面，此类轴承常见于小型数控设备、精密仪器及自动化执行机构中，尤其适合中等转速、高重复定位精度的工况。其材料与热处理工艺兼顾了耐磨性与疲劳强度，在不同负载条件下均能保持性能一致性。需注意实际使用中应配合适当的润滑与安装方式，以充分发挥其技术特性。
随着精密制造需求的增长，此类小型支承轴承在微型传动领域的应用潜力逐步显现。
7
9
8
A
T
D
B
M
P
5
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
8：内径代号，内径：8 mm
A：接触角 30°
T：聚酰胺尼龙保持架
DB：双列背靠背（<>）配对
M：中等预紧
P5：ISO 5级精度
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
8：
内径代号，内径：8 mm
A：
接触角 30°
T：
聚酰胺尼龙保持架
DB：
双列背靠背（<>）配对
M：
中等预紧
P5：
ISO 5级精度

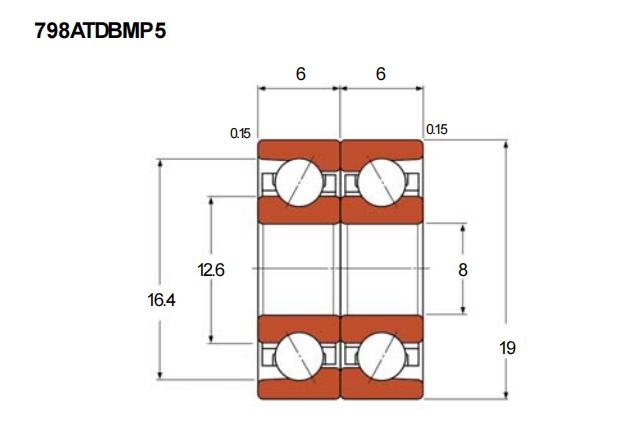

| 公称型号 | ||
| 小型丝杆专用 | 配对 | 798ATDBMP5 |
| 主要尺寸(mm) | ||
| 内径 | d | 8 |
| 外径 | D | 19 |
| T(=2B) | 12 | |
| B | 6 | |
| r(min) | 0.3 | |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2.93 |
| 基本额定静载荷 | Cor | 3.25 |
| 安装尺寸(mm) | ||
| d1 | 12.6 | |
| d2 | 10.9 | |
| D1 | 14.4 | |
| D2 | 16.4 | |
| 轴向载荷 | ||
| 静态(KN) | 2.14 | |
| 中预载(GM) | ||
| 预紧力 | (N) | 29 |
| 轴向弹簧常数 | (N/μm) | 48 |
| 启动扭矩 | (N･mm) | 1 |
| 重预载 (GH) | ||
| 预紧力 | (N) | 59 |
| 轴向弹簧常数 | (N/μm) | 62 |
| 启动扭矩 | (N･mm) | 1.5 |
