7208AWDFMP5轴承
类型：【超高精密轴承 - 精密丝杠轴承】

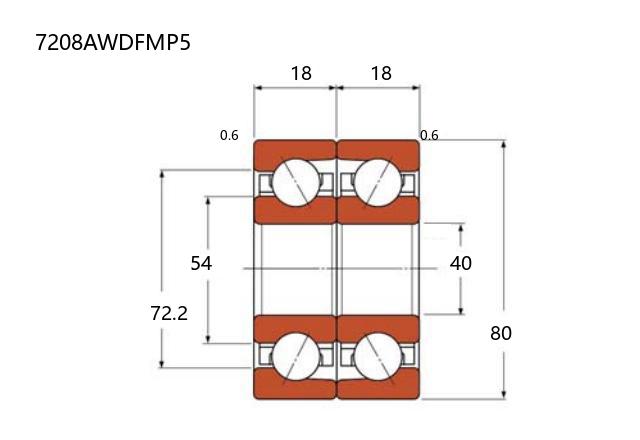

基本尺寸：内径：40 mm，外径：80 mm，厚度：36 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：接触角 30°】【W：钢板冲压冠形保持架】【DF：双列面对面（><）配对】【M：中等预紧】【P5：ISO 5级精度】
7208AWDFMP5型轴承属于超高精密轴承中的精密丝杠轴承类别，专为小型滚珠丝杠支承应用设计。其基本尺寸为内径40毫米、外径80毫米、厚度36毫米，结构紧凑，适用于空间受限的精密机械系统。
该轴承采用角接触设计，能够同时承受径向和轴向载荷，特别适合高速运转及高精度定位场景。其材料与制造工艺注重刚性与稳定性，有助于降低运行中的振动和噪音，提升系统平滑性。在装配过程中，预紧力可调，便于根据实际工况优化刚度与精度平衡。
此类轴承常见于数控机床、精密仪器及自动化设备中的丝杠支承部位，能有效保障传动精度与长期运行的可靠性。使用时应确保配合零件的加工精度与清洁度，并采用适当的润滑方案，以充分发挥其性能特点。
7
2
0
8
A
W
D
F
M
P
5
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
08：内径：40 mm
A：接触角 30°
W：钢板冲压冠形保持架
DF：双列面对面（><）配对
M：中等预紧
P5：ISO 5级精度
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
08：
内径：40 mm
A：
接触角 30°
W：
钢板冲压冠形保持架
DF：
双列面对面（><）配对
M：
中等预紧
P5：
ISO 5级精度
| 公称型号 | ||
| 小型丝杆专用 | 配对 | 7208AWDFMP5 |
| 主要尺寸(mm) | ||
| 内径 | d | 40 |
| 外径 | D | 80 |
| T(=2B) | 36 | |
| B | 18 | |
| r(min) | 1.1 | |
| r1(min) | 0.6 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 44 |
| 基本额定静载荷 | Cor | 71 |
| 安装尺寸(mm) | ||
| d1 | 54 | |
| d2 | ― | |
| D1 | 66 | |
| D2 | 72.2 | |
| 轴向载荷 | ||
| 静态(KN) | 27.1 | |
| 中预载(GM) | ||
| 预紧力 | (N) | 885 |
| 轴向弹簧常数 | (N/μm) | 272 |
| 启动扭矩 | (N･mm) | 61 |
| 重预载 (GH) | ||
| 预紧力 | (N) | 1470 |
| 轴向弹簧常数 | (N/μm) | 331 |
| 启动扭矩 | (N･mm) | 112 |
