7203AWDFMP5轴承
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：17 mm，外径：40 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：接触角 30°】【W：钢板冲压冠形保持架】【DF：双列面对面（><）配对】【M：中等预紧】【P5：ISO 5级精度】
7203AWDFMP5轴承属于超高精密类别中的精密丝杠专用轴承，其结构为小型滚珠丝杠支承设计。该型号的基本尺寸为内径17毫米、外径40毫米、厚度24毫米，适用于空间受限且对运动精度有较高要求的应用场景。
该轴承采用角接触设计，能够同时承受径向和轴向载荷，特别适合丝杠系统的高速旋转与精确定位需求。保持架结构经过优化，有助于在高速运转时维持稳定的润滑状态并减少摩擦升温。由于具有较高的刚性及运行平稳性，此类轴承常被应用于小型数控设备、精密测量仪器及高精度传动模块中。
选用时需注意配合部件的加工精度和安装方式，合理的预压调整与润滑条件可进一步发挥其性能优势。在常规工况下，该型号能够平衡精度保持与使用寿命的关系，满足中小型精密机械的长期运行需求。
7
2
0
3
A
W
D
F
M
P
5
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
03：内径：17 mm
A：接触角 30°
W：钢板冲压冠形保持架
DF：双列面对面（><）配对
M：中等预紧
P5：ISO 5级精度
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
03：
内径：17 mm
A：
接触角 30°
W：
钢板冲压冠形保持架
DF：
双列面对面（><）配对
M：
中等预紧
P5：
ISO 5级精度

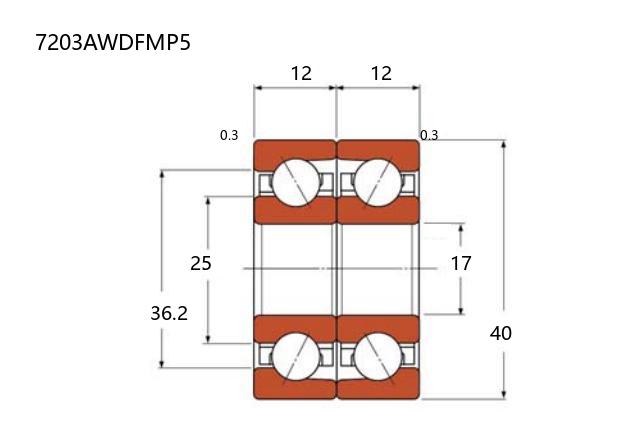

| 公称型号 | ||
| 小型丝杆专用 | 配对 | 7203AWDFMP5 |
| 主要尺寸(mm) | ||
| 内径 | d | 17 |
| 外径 | D | 40 |
| T(=2B) | 24 | |
| B | 12 | |
| r(min) | 0.6 | |
| r1(min) | 0.3 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 13.8 |
| 基本额定静载荷 | Cor | 16.4 |
| 安装尺寸(mm) | ||
| d1 | 25 | |
| d2 | ― | |
| D1 | 32 | |
| D2 | 36.2 | |
| 轴向载荷 | ||
| 静态(KN) | 5.85 | |
| 中预载(GM) | ||
| 预紧力 | (N) | 294 |
| 轴向弹簧常数 | (N/μm) | 126 |
| 启动扭矩 | (N･mm) | 15 |
| 重预载 (GH) | ||
| 预紧力 | (N) | 390 |
| 轴向弹簧常数 | (N/μm) | 141 |
| 启动扭矩 | (N･mm) | 21 |
