708ATDBMP5轴承
类型：【超高精密轴承 - 精密丝杠轴承】

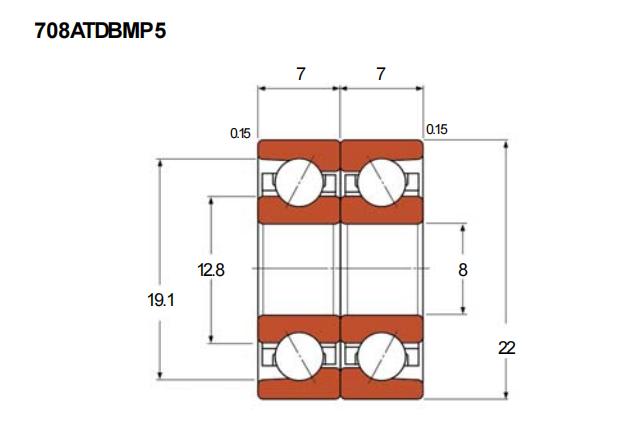

基本尺寸：内径：8 mm，外径：22 mm，厚度：14 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：接触角 30°】【T：聚酰胺尼龙保持架】【DB：双列背靠背（<>）配对】【M：中等预紧】【P5：ISO 5级精度】
708ATDBMP5型轴承属于超高精密轴承类别，专为精密丝杠支承应用设计。其基本内径为8毫米，外径22毫米，厚度14毫米，整体尺寸紧凑，适用于空间受限的小型设备布局。该轴承采用接触角与内部结构优化，能够有效承受径向和轴向复合载荷，同时保持高刚性。
在制造工艺上，该型号选用高性能材料并实施精密加工，有助于降低运转振动与噪音。预压调整设计增强了系统稳定性，适用于中等转速工况。由于尺寸小巧，它常见于小型数控装置、精密仪器及自动化设备中的丝杠支承部位。
使用过程中需注意配合公差与润滑条件，以确保长期运行精度。该型号轴承在合理维护下可提供稳定的性能表现，适合高精度机械传动应用场景。
7
0
8
A
T
D
B
M
P
5
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
8：内径代号，内径：8 mm
A：接触角 30°
T：聚酰胺尼龙保持架
DB：双列背靠背（<>）配对
M：中等预紧
P5：ISO 5级精度
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
8：
内径代号，内径：8 mm
A：
接触角 30°
T：
聚酰胺尼龙保持架
DB：
双列背靠背（<>）配对
M：
中等预紧
P5：
ISO 5级精度
| 公称型号 | ||
| 小型丝杆专用 | 配对 | 708ATDBMP5 |
| 主要尺寸(mm) | ||
| 内径 | d | 8 |
| 外径 | D | 22 |
| T(=2B) | 14 | |
| B | 7 | |
| r(min) | 0.3 | |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 4.4 |
| 基本额定静载荷 | Cor | 4.4 |
| 安装尺寸(mm) | ||
| d1 | 12.8 | |
| d2 | ― | |
| D1 | 17.2 | |
| D2 | 19.1 | |
| 轴向载荷 | ||
| 静态(KN) | 1.53 | |
| 中预载(GM) | ||
| 预紧力 | (N) | 49 |
| 轴向弹簧常数 | (N/μm) | 52 |
| 启动扭矩 | (N･mm) | 1.5 |
| 重预载 (GH) | ||
| 预紧力 | (N) | 98 |
| 轴向弹簧常数 | (N/μm) | 67 |
| 启动扭矩 | (N･mm) | 3 |
