706ATDFMP5轴承
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：6 mm，外径：17 mm，厚度：12 mm。
价格区间：￥ - ￥288.48【详情】
后缀列表：【A：接触角 30°】【T：聚酰胺尼龙保持架】【DF：双列面对面（><）配对】【M：中等预紧】【P5：ISO 5级精度】
706ATDFMP5型号轴承属于超高精密轴承中的精密丝杠轴承类别，其结构为小型滚珠丝杠支承设计。该轴承内径为6mm，外径17mm，厚度12mm，尺寸规格适用于空间受限的精密传动场景。
在材料与工艺方面，该型号通常采用高纯净度钢材，并经过特殊热处理及表面精加工，有助于提升尺寸稳定性和耐磨性能。保持架设计经过优化，可适应高速运转工况，同时降低摩擦系数。轴承内部结构经过针对性调整，能够承受一定的轴向载荷，适用于丝杠传动系统的支承需求。
该类型轴承多应用于小型数控设备、精密仪器及光学调节装置等领域，在满足精密定位要求的同时，有助于维持系统运行的平稳性。其结构特点对抑制振动和噪音具有积极作用，在长期使用过程中可保持较为稳定的性能表现。安装时需注意配合公差与润滑条件，以确保发挥其设计特性。
7
0
6
A
T
D
F
M
P
5
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
6：内径代号，内径：6 mm
A：接触角 30°
T：聚酰胺尼龙保持架
DF：双列面对面（><）配对
M：中等预紧
P5：ISO 5级精度
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
6：
内径代号，内径：6 mm
A：
接触角 30°
T：
聚酰胺尼龙保持架
DF：
双列面对面（><）配对
M：
中等预紧
P5：
ISO 5级精度

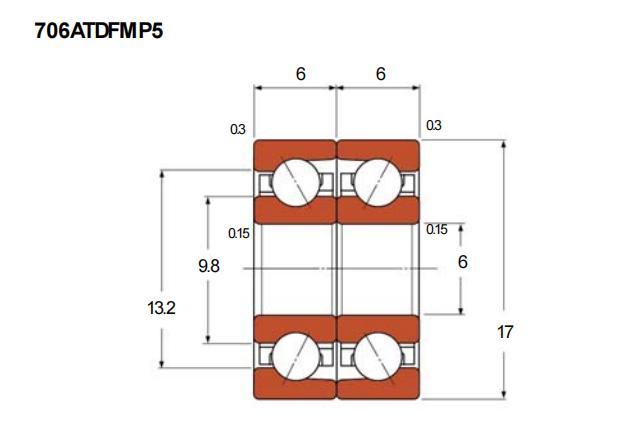

| 公称型号 | ||
| 小型丝杆专用 | 配对 | 706ATDFMP5 |
| 主要尺寸(mm) | ||
| 内径 | d | 6 |
| 外径 | D | 17 |
| T(=2B) | 12 | |
| B | 6 | |
| r(min) | 0.3 | |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2.67 |
| 基本额定静载荷 | Cor | 2.41 |
| 安装尺寸(mm) | ||
| d1 | 9.8 | |
| d2 | ― | |
| D1 | 13.2 | |
| D2 | 14.8 | |
| 轴向载荷 | ||
| 静态(KN) | 1.01 | |
| 中预载(GM) | ||
| 预紧力 | (N) | 29 |
| 轴向弹簧常数 | (N/μm) | 37 |
| 启动扭矩 | (N･mm) | 1 |
| 重预载 (GH) | ||
| 预紧力 | (N) | 49 |
| 轴向弹簧常数 | (N/μm) | 45 |
| 启动扭矩 | (N･mm) | 1.5 |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NTN 706轴承 |
NTN | 0 | ￥0 | |||||
| NTN 70M6DF/GMP5轴承 丝杠轴承 |
NTN | 6 X 17 X 12 | 华东 | 50 | 288.48 | ￥230.78 | ||
