7004AWDFMP5轴承
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：20 mm，外径：42 mm，厚度：24 mm。
价格区间：￥ - ￥791.62【详情】
后缀列表：【A：接触角 30°】【W：钢板冲压冠形保持架】【DF：双列面对面（><）配对】【M：中等预紧】【P5：ISO 5级精度】
7004AWDFMP5型轴承属于超高精密轴承类别，专为精密丝杠支承应用设计。其基本尺寸为内径20毫米、外径42毫米、厚度24毫米，适用于空间紧凑且对精度要求较高的小型设备结构。该轴承采用角接触球结构，能够同时承受径向和轴向载荷，特别在丝杠传动系统中可提供稳定的旋转支撑。
在材料与工艺方面，它通常选用高品质钢材并经过热处理，以提升耐磨性和疲劳寿命。保持架的设计有助于优化润滑剂分布，减少运转中的摩擦损耗。这类轴承在轻至中载荷条件下表现稳定，常见于小型数控机床、精密仪器及自动化设备中，用于保障传动部件的定位精度和平稳性。
使用过程中需注意安装对中和清洁环境，以避免异物侵入影响性能。其设计重点在于控制运转时的振动与噪声，适合中等转速工况。通过合理的选型与维护，该型号轴承可为精密机械系统提供可靠的支承功能。
7
0
0
4
A
W
D
F
M
P
5
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
04：内径：20 mm
A：接触角 30°
W：钢板冲压冠形保持架
DF：双列面对面（><）配对
M：中等预紧
P5：ISO 5级精度
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
04：
内径：20 mm
A：
接触角 30°
W：
钢板冲压冠形保持架
DF：
双列面对面（><）配对
M：
中等预紧
P5：
ISO 5级精度

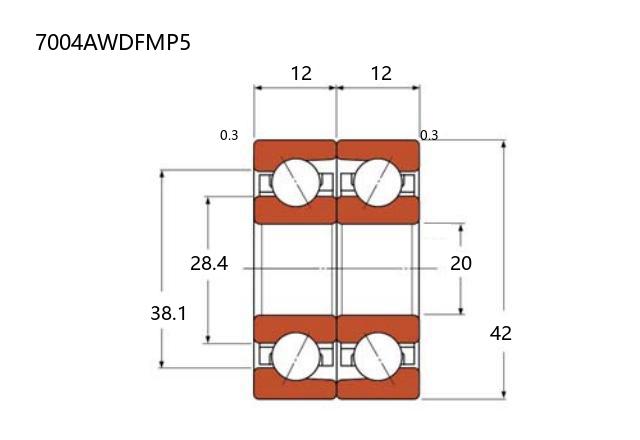

| 公称型号 | ||
| 小型丝杆专用 | 配对 | 7004AWDFMP5 |
| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 42 |
| T(=2B) | 24 | |
| B | 12 | |
| r(min) | 0.6 | |
| r1(min) | 0.3 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 12.8 |
| 基本额定静载荷 | Cor | 17 |
| 安装尺寸(mm) | ||
| d1 | 28.4 | |
| d2 | ― | |
| D1 | 34.7 | |
| D2 | 38.1 | |
| 轴向载荷 | ||
| 静态(KN) | 7.55 | |
| 中预载(GM) | ||
| 预紧力 | (N) | 294 |
| 轴向弹簧常数 | (N/μm) | 139 |
| 启动扭矩 | (N･mm) | 14 |
| 重预载 (GH) | ||
| 预紧力 | (N) | 490 |
| 轴向弹簧常数 | (N/μm) | 170 |
| 启动扭矩 | (N･mm) | 27 |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NTN 7004轴承 |
NTN | 0 | ￥0 | |||||
| NTN 7004HTDF/GMP5轴承 丝杠轴承 |
NTN | 20 X 42 X 24 | 华东 | 14 | 791.62 | ￥638.4 | ||
