7001AWDFMP5轴承
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：12 mm，外径：28 mm，厚度：16 mm。
价格区间：￥200.66 - ￥256.84【详情】
后缀列表：【A：接触角 30°】【W：钢板冲压冠形保持架】【DF：双列面对面（><）配对】【M：中等预紧】【P5：ISO 5级精度】
7001AWDFMP5轴承属于超高精密类别中的精密丝杠轴承，主要应用于小型滚珠丝杠支承场合。该型号轴承的基本尺寸为内径12毫米、外径28毫米、厚度16毫米，在结构设计上注重紧凑性与轻量化，适用于空间受限的精密传动系统。
在材料与工艺方面，该轴承采用高品质钢材并经过特殊热处理，有效提升了耐磨性和尺寸稳定性。其接触角与内部结构经过优化设计，能够同时承受径向和轴向载荷，为丝杠系统提供平稳的支承效果。此外，保持架设计有助于降低运转摩擦，减少高速运行时的温升影响。
在应用层面，该型号轴承适用于中小型数控设备、精密仪器以及自动化装置中的丝杠传动部位，能够满足高转速、低噪音的运行需求。其精密特性有助于维持系统定位精度，同时具备较长的使用寿命。选型时需结合具体负载条件与运行环境，确保其性能得到充分发挥。
7
0
0
1
A
W
D
F
M
P
5
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
01：内径：12 mm
A：接触角 30°
W：钢板冲压冠形保持架
DF：双列面对面（><）配对
M：中等预紧
P5：ISO 5级精度
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
01：
内径：12 mm
A：
接触角 30°
W：
钢板冲压冠形保持架
DF：
双列面对面（><）配对
M：
中等预紧
P5：
ISO 5级精度

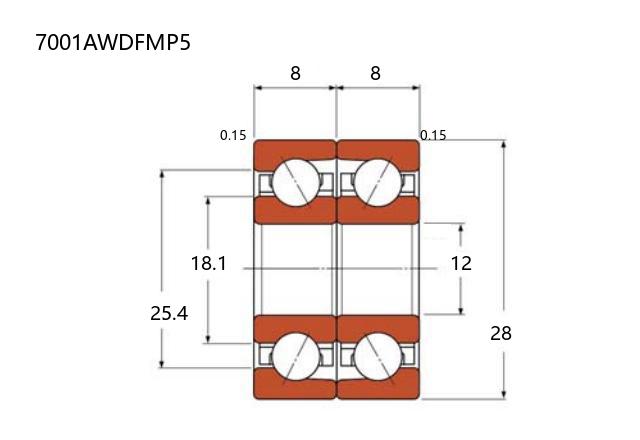

| 公称型号 | ||
| 小型丝杆专用 | 配对 | 7001AWDFMP5 |
| 主要尺寸(mm) | ||
| 内径 | d | 12 |
| 外径 | D | 28 |
| T(=2B) | 16 | |
| B | 8 | |
| r(min) | 0.3 | |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 6.65 |
| 基本额定静载荷 | Cor | 7.45 |
| 安装尺寸(mm) | ||
| d1 | 18.1 | |
| d2 | ― | |
| D1 | 22.9 | |
| D2 | 25.4 | |
| 轴向载荷 | ||
| 静态(KN) | 3.25 | |
| 中预载(GM) | ||
| 预紧力 | (N) | 147 |
| 轴向弹簧常数 | (N/μm) | 88 |
| 启动扭矩 | (N･mm) | 6.5 |
| 重预载 (GH) | ||
| 预紧力 | (N) | 196 |
| 轴向弹簧常数 | (N/μm) | 116 |
| 启动扭矩 | (N･mm) | 13 |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NTN 7001HTDF/GMP5轴承 丝杠轴承 |
NTN | 12 X 28 X 16 | 华东 | 日本 | 300 | 256.84 | ￥200.66 | |
