7000AWDFMP5轴承尺寸、参数、图纸、互换、价格

7000AWDFMP5轴承

类型:【超高精密轴承 - 精密丝杠轴承】

基本尺寸:内径:10 mm,外径:26 mm,厚度:16 mm。

价格区间:¥0 - ¥0【详情】

后缀列表:【A:接触角 30°】【W:钢板冲压冠形保持架】【DF:双列面对面(><)配对】【M:中等预紧】【P5:ISO 5级精度】

7000AWDFMP5轴承介绍

7000AWDFMP5型轴承属于超高精密轴承中的精密丝杠轴承类别,专为小型滚珠丝杠支承应用设计。其结构尺寸为内径10毫米、外径26毫米、厚度16毫米,紧凑的规格使其适用于空间受限的精密机械系统。

该型号采用接触角与滚道几何形状的优化设计,能够同时承受径向和轴向载荷,并有效控制运行中的振动与噪音。通过特殊材料与制造工艺,该轴承在高速运转条件下仍能保持平稳性,有助于提升丝杠传动系统的定位精度与重复性。此外,其内部填充的高性能润滑剂可延长维护周期,适应长期连续工作环境。

此类轴承常见于小型数控设备、精密仪器及自动化装置中,尤其适合对刚性、温升和动态平衡要求较高的场景。采用预压调整设计,可减少反向间隙,但实际性能需结合具体安装条件与工况综合评估。在选用时需注意配合公差及清洁度要求,以充分发挥其技术特性。

7000AWDFMP5轴承前后缀、代号系统
7
0
0
0
A
W
D
F
M
P
5
7:精密角接触球轴承
0:尺寸系列:超轻 10 系列
00:内径:10 mm
A:接触角 30°
W:钢板冲压冠形保持架
DF:双列面对面(><)配对
M:中等预紧
P5:ISO 5级精度
7:
精密角接触球轴承
0:
尺寸系列:超轻 10 系列
00:
内径:10 mm
A:
接触角 30°
W:
钢板冲压冠形保持架
DF:
双列面对面(><)配对
M:
中等预紧
P5:
ISO 5级精度
7000AWDFMP5轴承尺寸、参数、图纸
公称型号
小型丝杆专用配对7000AWDFMP5
主要尺寸(mm)
内径d10
外径D26
T(=2B)16
B8
r(min)0.3
r1(min)0.15
额定载荷(KN)
基本额定动载荷Cr6.1
基本额定静载荷Cor6.3
安装尺寸(mm)
d115.5
d2
D120.3
D222.7
轴向载荷
静态(KN)3.1
中预载(GM)
预紧力(N)147
轴向弹簧常数(N/μm)82
启动扭矩(N・mm)5.5
重预载 (GH)
预紧力(N)196
轴向弹簧常数(N/μm)92
启动扭矩(N・mm)8

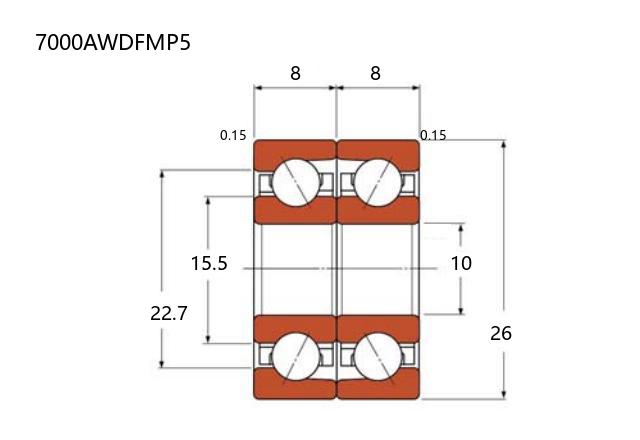

尺寸图
