XC7917FLRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：85 mm，外径：120 mm，厚度：18 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
XC7917FLRTP4SU是一款高精度角接触球轴承，专为高速精密应用设计。其内径为85毫米，外径120毫米，厚度18毫米，结构紧凑，适用于空间受限的安装环境。该轴承属于超高精密类别，采用陶瓷球材料，有效降低了高速运转时的离心力，减少摩擦发热，提升了极限转速性能。
在设计上，该型号优化了接触角与滚道轮廓，具备良好的刚性与运转精度，能够同时承受径向与轴向负荷。润滑方式为油气润滑，可确保高速条件下形成稳定的润滑膜，减少磨损，延长使用寿命。保持架经过特殊设计，进一步增强了高速工况下的动态稳定性。
该型号适用于高转速主轴、精密机床及高速电主轴等设备，在保证运行平稳的同时，满足高回转精度要求。用户在使用时需注意配合适当的预紧与润滑条件，以充分发挥其性能特点。
X
C
7
9
1
7
F
L
R
T
P
4
S
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
17：内径：85 mm
F：18° 接触角
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
17：
内径：85 mm
F：
18° 接触角
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

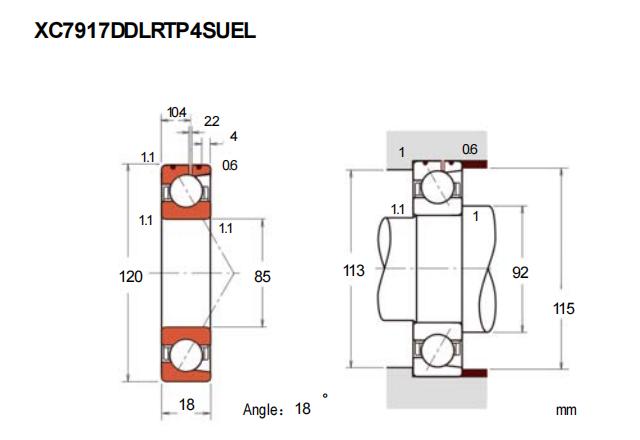

| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7917FLRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 120 |
| 厚度（单列） | B | 18 |
| 厚度（多列） | T | - |
| BN | 4 | |
| SN | 10.4 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 29.4 |
| 基本额定静载荷 | C0r | 25.1 |
| 极限载荷(KN) | ||
| 轴向-单个 | 24.8 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 25.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 20500 |
| 油润滑 | Oil | 32200 |
| 安装尺寸(mm) | ||
| da(min) | 92 | |
| Da(max) | 113 | |
| Db(max) | 115 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 214 |
| 中预紧 | M | 749 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 61 |
| 轻预紧 | L | 102 |
| 中预紧 | M | 164 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -24 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.456 | ||
