XC7914FLRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：70 mm，外径：100 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
XC7914FLRTP4SU是一款符合超高精密标准的角接触球轴承，其基本尺寸为内径70mm、外径100mm、厚度16mm。该轴承采用陶瓷球作为滚动体，具备优异的材料特性，包括低密度、高硬度和良好的热稳定性，有助于在高速运转条件下降低离心力影响，减少摩擦温升。结构上，该型号设计为油气润滑专用型式，能够适应连续油气润滑环境，实现有效的散热与润滑膜形成，从而支持较高的转速需求。
此类轴承适用于对旋转精度和运行稳定性有严格要求的场景，例如高转速主轴的支撑。由于陶瓷球材料与钢制滚道的组合，轴承在高速运行时表现出较好的动态性能，同时可减缓电气腐蚀倾向。其接触角设计与精密制造工艺有助于控制轴向和径向载荷，提升系统的刚性。在合理安装与维护条件下，该型号轴承可在长时间运行中协助维持设备精度，适合高端加工设备及精密传动系统的应用。
X
C
7
9
1
4
F
L
R
T
P
4
S
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
14：内径：70 mm
F：18° 接触角
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
14：
内径：70 mm
F：
18° 接触角
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

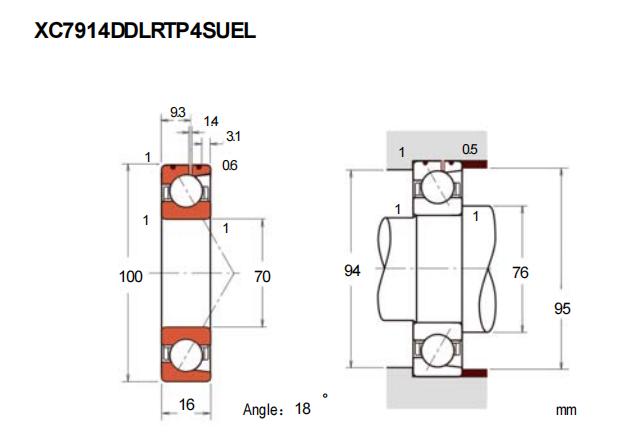

| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7914FLRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 100 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | - |
| BN | 3.1 | |
| SN | 9.3 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 21.3 |
| 基本额定静载荷 | C0r | 17.3 |
| 极限载荷(KN) | ||
| 轴向-单个 | 17.1 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 21.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 24800 |
| 油润滑 | Oil | 38900 |
| 安装尺寸(mm) | ||
| da(min) | 76 | |
| Da(max) | 94 | |
| Db(max) | 95 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 200 |
| 中预紧 | M | 415 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 57 |
| 轻预紧 | L | 93 |
| 中预紧 | M | 122 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -16 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.292 | ||
