XC7913ELRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：65 mm，外径：90 mm，厚度：13 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
XC7913ELRTP4SU属于超高精密角接触球轴承系列，具备针对高速运转工况的优化设计。其基本尺寸为内径65毫米、外径90毫米、厚度13毫米，紧凑的结构适用于空间受限的精密设备。该型号采用陶瓷球作为滚动体，有助于降低高速旋转时的离心力效应，配合特殊的保持架设计和表面处理工艺，可适应更高转速需求。
该轴承专为油气润滑系统开发，通过定向油雾喷射实现有效的散热与润滑，在持续高速运转条件下维持性能稳定性。套圈与滚动体经超精密加工，达到P4级精度标准，有助于控制运转过程中的振动与噪声。此类轴承常见于电主轴、高速加工中心主轴等需要高刚性、高转速的精密传动场景。
选用时需结合具体工况验证其适用性，包括预紧力配置、润滑参数及安装配合精度等因素，以确保长期运行的可靠性。该型号的设计特点在高速精密传动领域具有一定技术优势，实际性能受系统设计与应用条件共同影响。
X
C
7
9
1
3
E
L
R
T
P
4
S
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
13：内径：65 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
13：
内径：65 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

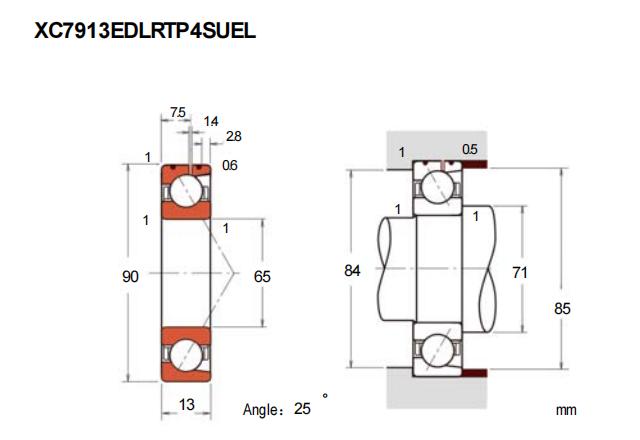

| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7913ELRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 90 |
| 厚度（单列） | B | 13 |
| 厚度（多列） | T | - |
| BN | 2.8 | |
| SN | 7.5 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 14.5 |
| 基本额定静载荷 | C0r | 12.1 |
| 极限载荷(KN) | ||
| 轴向-单个 | 14.9 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 24.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 24600 |
| 油润滑 | Oil | 38800 |
| 安装尺寸(mm) | ||
| da(min) | 71 | |
| Da(max) | 84 | |
| Db(max) | 85 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 324 |
| 中预紧 | M | 683 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 93 |
| 轻预紧 | L | 177 |
| 中预紧 | M | 232 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.181 | ||
