XC7909FLRTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：68 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
XC7909FLRTP4DU是一款适用于高转速工况的精密角接触球轴承，其基本尺寸为内径45毫米、外径68毫米、厚度24毫米。该型号采用陶瓷球材质，具备低密度、高刚性及耐温性优势，有助于降低高速运转时的离心力效应，延长使用寿命。结构设计中融入了油气润滑配置，可实现持续稳定的润滑效果，适应高速主轴等严苛环境。
该轴承属于超高精密类别，制造过程对公差控制、沟道精度及表面处理有严格要求，能够有效控制振动与噪声，提升运行平稳性。其接触角设计可同时承受径向与轴向负荷，适用于高精度机床主轴、电主轴及测量仪器等需要高刚性与高速性能的场合。
需要注意的是，实际应用中需根据具体工况选择配套的润滑方式与预紧配置，并确保安装环境洁净，以充分发挥其性能潜力。在合理维护条件下，此类轴承可为精密设备提供可靠支撑。
X
C
7
9
0
9
F
L
R
T
P
4
D
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
09：内径：45 mm
F：18° 接触角
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
09：
内径：45 mm
F：
18° 接触角
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合

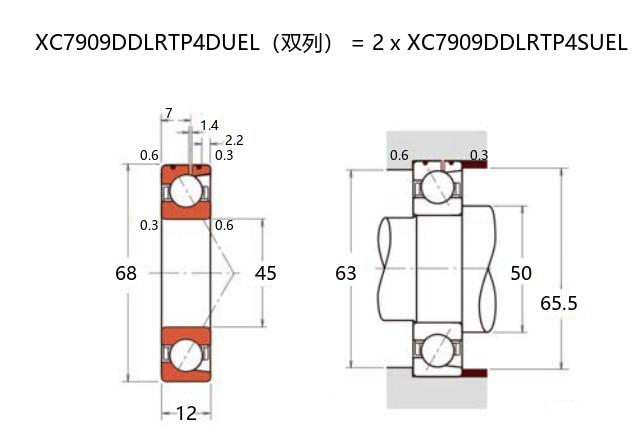

| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7909FLRTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| BN | 2.2 | |
| SN | 7 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 24.2 |
| 基本额定静载荷 | C0r | 16.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 8.1 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.6 | |
| 作用点(mm) | ||
| a | 15.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 37200 |
| 油润滑 | Oil | 58500 |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| Da(max) | 63 | |
| Db(max) | 65.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 168 |
| 中预紧 | M | 335 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 46 |
| 轻预紧 | L | 72 |
| 中预紧 | M | 95 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -16 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.222 | ||
