XC7024ELRTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：180 mm，厚度：56 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
XC7024ELRTP4DU属于超高精密角接触球轴承，其基本尺寸为内径120mm、外径180mm、厚度56mm。该型号采用陶瓷球作为滚动体，具备低密度、高刚度及耐磨损特性，适用于超高速运转工况。通过优化的滚道设计和精密加工，轴承在高速旋转时能有效控制温升，保持稳定的动态性能。
在润滑方式上，该轴承专为油气润滑系统配置，可实现润滑介质的精确供给，减少摩擦损耗并延长使用寿命。特别适用于高转速、高刚性要求的应用场景，如精密机床主轴、高速电主轴等设备。轴承的接触角设计与预紧力调整兼顾了轴向与径向负载能力，在复杂工况下仍能维持较高的旋转精度。
此外，其材料与结构设计注重抗疲劳性能，在长期高速运转下可保持精度稳定性。整体设计契合现代工业设备对高转速、低能耗及长寿命的综合需求，为精密传动系统提供可靠支撑。
X
C
7
0
2
4
E
L
R
T
P
4
D
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
24：内径：120 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
24：
内径：120 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合

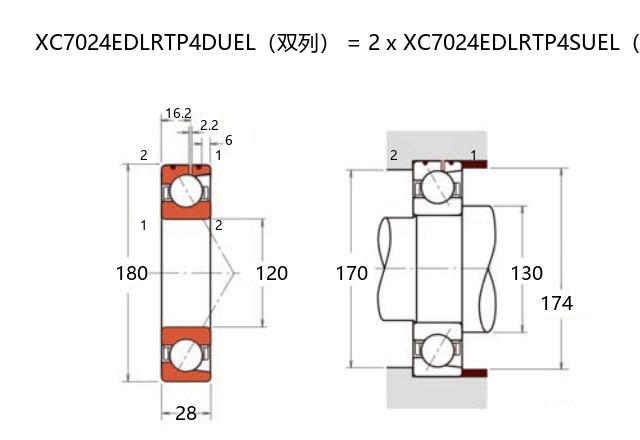

| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7024ELRTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 180 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 56 |
| BN | 6 | |
| SN | 16.2 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 91 |
| 基本额定静载荷 | C0r | 93 |
| 极限载荷(KN) | ||
| 轴向-单个 | 58 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 49 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 12700 |
| 油润滑 | Oil | 20000 |
| 安装尺寸(mm) | ||
| da(min) | 130 | |
| Da(max) | 170 | |
| Db(max) | 174 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 1125 |
| 中预紧 | M | 2286 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 160 |
| 轻预紧 | L | 367 |
| 中预紧 | M | 475 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 4.28 | ||
