XC7020ELRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：150 mm，厚度：24 mm。
价格区间：￥10467.68 - ￥29201.7【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
XC7020ELRTP4SU是一款针对高转速工况设计的精密角接触球轴承，其内径、外径和厚度分别为100毫米、150毫米及24毫米。该轴承属于超高精密类别，内部结构采用陶瓷球材质，相比传统钢球能有效降低高速运转时的离心力，改善动态性能。在润滑方式上，它采用油气润滑系统，能够持续稳定地为轴承工作表面提供润滑与冷却，适合在极高转速条件下保持精度与稳定性。
该型号结构上通常为接触角设计，能够同时承受径向与轴向负荷，尤其适用于高刚性、低发热的应用场合。P4级精度确保其在高速运转中维持较低的振动与噪声水平，有助于延长主轴系统使用寿命。此类轴承常见于精密机床、电主轴及高速动力设备等场景，在提升设备转速与加工精度方面具有较好表现。
使用中需配合适当的预紧力与润滑条件，以确保其性能充分发挥。其材料与设计特点使其在高速、高温等苛刻工况下仍能保持较稳定的精度水平，满足现代高精度设备对轴承性能的不断提升的需求。
X
C
7
0
2
0
E
L
R
T
P
4
S
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
20：内径：100 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
20：
内径：100 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

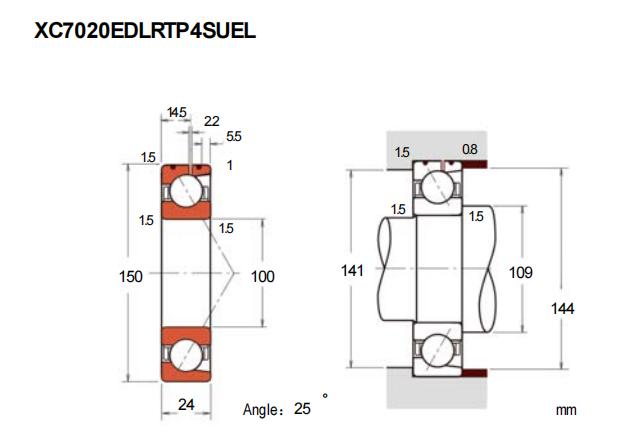

| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7020ELRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | - |
| BN | 5.5 | |
| SN | 14.5 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 34.5 |
| 基本额定静载荷 | C0r | 33 |
| 极限载荷(KN) | ||
| 轴向-单个 | 41 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 41.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 15200 |
| 油润滑 | Oil | 24000 |
| 安装尺寸(mm) | ||
| da(min) | 109 | |
| Da(max) | 141 | |
| Db(max) | 144 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 780 |
| 中预紧 | M | 1639 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 146 |
| 轻预紧 | L | 296 |
| 中预紧 | M | 388 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -12 |
| 中预紧 | M | -22 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 1.25 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| FAG XCB7020-EDLR-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 100 X 150 X 24 | 华东 | 德国 | 2 | 29201.7 | ￥22636.98 | |
| FAG XCB7020-EDLR-TX-P4S-K5-UL轴承 超精密角接触球轴承 |
FAG | 100 X 150 X 24 | 华东 | 日本 | 10 | 13293.95 | ￥10467.68 | |
