XC7015ELRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：75 mm，外径：115 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
XC7015ELRTP4SU是一款适用于高转速工况的精密角接触球轴承。该型号内径为75毫米，外径115毫米，厚度20毫米。作为超高精密轴承类别的代表，其结构设计重点考虑了高速运转条件下的稳定性需求。
该轴承采用陶瓷球作为滚动体，这种材料在高速旋转时能有效降低离心力影响，同时减少运转过程中的摩擦发热。油气润滑系统的配置进一步优化了高速工况下的润滑效率，通过精确控制的油汽混合物形成稳定油膜，既保证润滑效果又避免过度温升。
在精度控制方面，该产品达到P4级精度标准，具有严格的尺寸公差和旋转精度要求。接触角设计兼顾径向与轴向负荷能力，使轴承在复杂受力环境下保持稳定性能。这类轴承常见于精密机床主轴、电主轴等对转速和精度有较高要求的工业设备。
由于采用特殊材料与润滑方式的组合，该型号在长期高速运行中可保持精度稳定性，并具有较好的抗咬合性能。在实际应用中需配合专业的安装调试工艺，并严格按照规范进行维护保养。
X
C
7
0
1
5
E
L
R
T
P
4
S
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
15：内径：75 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
15：
内径：75 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

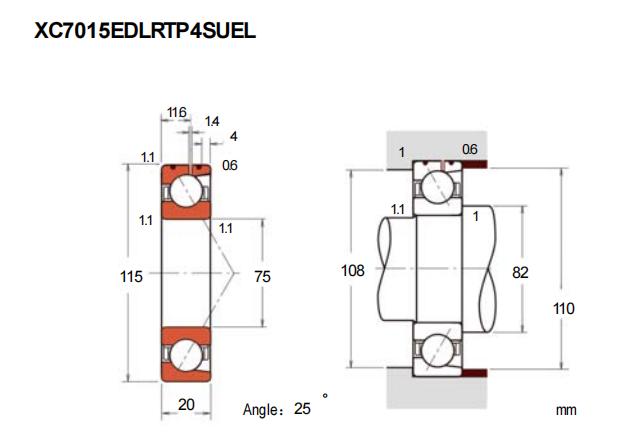

| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7015ELRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 75 |
| 外径 | D | 115 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | - |
| BN | 4 | |
| SN | 11.6 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 21.6 |
| 基本额定静载荷 | C0r | 19 |
| 极限载荷(KN) | ||
| 轴向-单个 | 23.7 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 31.9 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 20000 |
| 油润滑 | Oil | 31600 |
| 安装尺寸(mm) | ||
| da(min) | 82 | |
| Da(max) | 108 | |
| Db(max) | 110 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 579 |
| 中预紧 | M | 1199 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 103 |
| 轻预紧 | L | 238 |
| 中预紧 | M | 311 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -12 |
| 中预紧 | M | -21 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.638 | ||
