XC7009ELRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：75 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
XC7009ELRTP4SU是一款具备超高精密性能的角接触球轴承，内径为45毫米，外径75毫米，厚度16毫米，满足对结构紧凑性和空间利用率要求较高的应用场景。该型号属于精密角接触球轴承类别，采用陶瓷球作为滚动体，在高速运转条件下能有效降低离心力影响，减少摩擦发热，适用于要求高转速和低温升的工作环境。其设计支持油气润滑方式，有助于在持续高速运转中维持稳定的润滑状态，提升轴承使用寿命。
该轴承选用优质材料和精密制造工艺，具备较高的刚性和运行精度，在部分精密机床主轴、电主轴及高速动力设备中得到应用。由于采用特殊内部结构和材料组合，能够在较高载荷条件下保持平稳运行，满足多种复杂工况的需求。这类轴承在安装时需注意配合公差和预紧力调整，以充分发挥其性能特点。合理选用与维护有助于延长轴承服务周期，适应高速高精度传动领域的技术要求。
X
C
7
0
0
9
E
L
R
T
P
4
S
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
09：内径：45 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
09：
内径：45 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

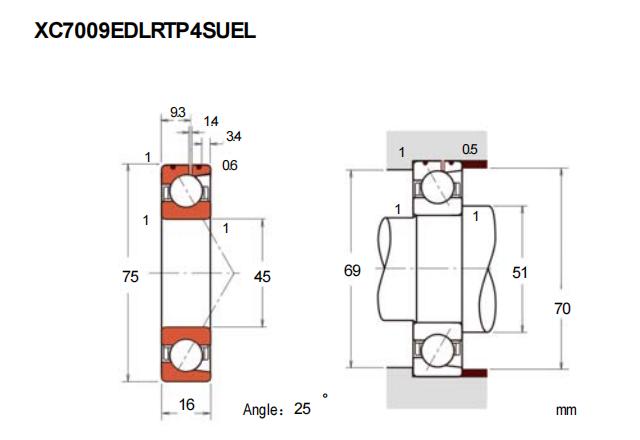

| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7009ELRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | - |
| BN | 3.4 | |
| SN | 9.3 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 11.2 |
| 基本额定静载荷 | C0r | 8.25 |
| 极限载荷(KN) | ||
| 轴向-单个 | 10.1 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 21.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 31700 |
| 油润滑 | Oil | 50000 |
| 安装尺寸(mm) | ||
| da(min) | 51 | |
| Da(max) | 69 | |
| Db(max) | 70 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 285 |
| 中预紧 | M | 590 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 82 |
| 轻预紧 | L | 150 |
| 中预紧 | M | 197 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.246 | ||
