XC7004CLRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：20 mm，外径：42 mm，厚度：12 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
XC7004CLRTP4SU是一款超高精密角接触球轴承，其基本尺寸为内径20毫米、外径42毫米、厚度12毫米，适用于对结构紧凑性和精度要求较高的场合。该型号属于精密角接触球轴承类别，具备较高的尺寸稳定性和旋转精度。
该轴承采用陶瓷球作为滚动体，有助于降低高速运转时的离心力效应，减少摩擦热量产生，从而提升极限转速表现。内部结构经过优化设计，在油气润滑条件下可实现更稳定的油膜形成与热量散发，适用于高速主轴、精密机床等对温升控制要求严格的应用环境。
P4级精度标准使其在预紧力和径向跳动方面具有较好的控制能力，有助于维持系统刚性。接触角设计能够承受一定的轴向和径向联合载荷，在高速旋转条件下保持平稳运行。
该型号在长期高速运转条件下可能表现出较低的磨损率，有助于延长设备维护周期。需要注意的是，实际应用效果会受到安装精度、润滑条件及工况环境等多方面因素影响。
X
C
7
0
0
4
C
L
R
T
P
4
S
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
04：内径：20 mm
C：接触角 15°
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
04：
内径：20 mm
C：
接触角 15°
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对
| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7004CLRTP4SU | |

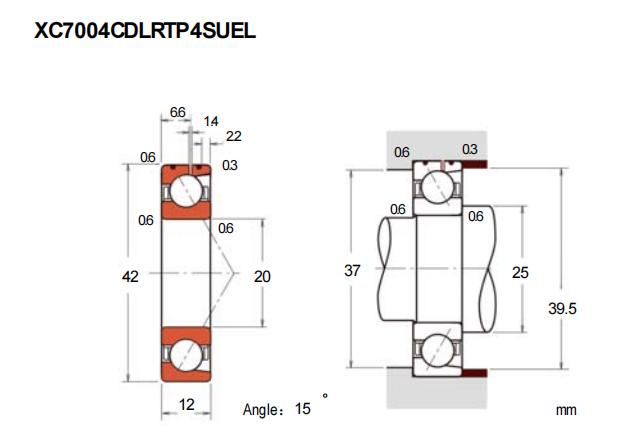

| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 42 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | - |
| BN | 2.2 | |
| SN | 6.6 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 7.45 |
| 基本额定静载荷 | C0r | 3.2 |
| 极限载荷(KN) | ||
| 轴向-单个 | 2.67 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.2 | |
| 作用点(mm) | ||
| a | 10.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 71000 |
| 油润滑 | Oil | 96800 |
| 安装尺寸(mm) | ||
| da(min) | 25 | |
| Da(max) | 37 | |
| Db(max) | 39.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 25 |
| 轻预紧 | L | 54 |
| 中预紧 | M | 119 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 20 |
| 轻预紧 | L | 27 |
| 中预紧 | M | 37 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -5 |
| 中预紧 | M | -13 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.061 | ||
