HC7920ELRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：140 mm，厚度：20 mm。
价格区间：￥5556.6 - ￥7976.81【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【SU：单列万能配对】
HC7920ELRTP4SU属于超高精密角接触球轴承类别，其基本尺寸为内径100mm、外径140mm、厚度20mm。该型号采用陶瓷球设计，在高速运转条件下具备良好的稳定性和耐磨损表现。为匹配苛刻的工况需求，其结构适配油气润滑系统，有助于降低运行温度并提升转速能力。此类轴承常见于高精度机床主轴、电主轴及部分测量设备中，能够满足较高旋转精度与刚性要求。
由于使用轻质陶瓷材料，轴承在高速环境下可减少离心力影响，同时表现出优异的抗磁性与绝缘特性。其接触角设计与精密加工工艺有助于控制轴向和径向载荷的分配，在多工况应用中展现出较广的适应性。需要注意的是，实际性能受安装条件、润滑状态及工作环境等多种因素影响，选用时应结合具体技术参数进行综合评估。在长期高速运转过程中，正确的维护与润滑管理对保持轴承性能具有积极意义。
H
C
7
9
2
0
E
L
R
T
P
4
S
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
20：内径：100 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
SU：单列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
20：
内径：100 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
SU：
单列万能配对

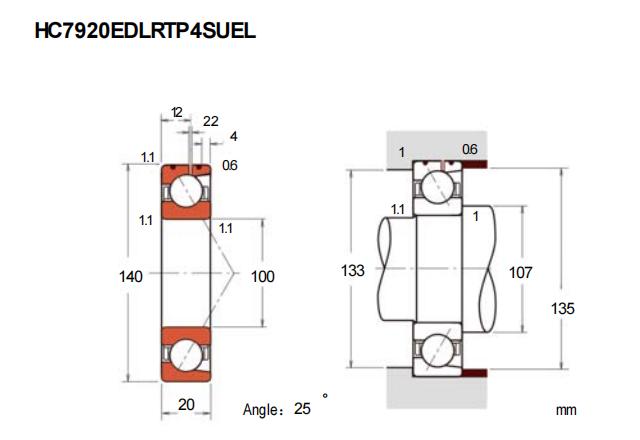

| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7920ELRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | - |
| BN | 4 | |
| SN | 12 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 36 |
| 基本额定静载荷 | C0r | 32 |
| 极限载荷(KN) | ||
| 轴向-单个 | 40 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 38 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 13400 |
| 油润滑 | Oil | 20900 |
| 安装尺寸(mm) | ||
| da(min) | 107 | |
| Da(max) | 133 | |
| Db(max) | 135 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 585 |
| 中预紧 | M | 1311 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 135 |
| 轻预紧 | L | 247 |
| 中预紧 | M | 330 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.673 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| SKF 71920 ACEGA/HCP4AL轴承 超精密角接触球轴承E设计 |
SKF | 100 X 140 X 20 | 华东 | 意大利 | 22 | 6667.92 | ￥5556.6 | |
| FAG HC71920-EDLR-T-P4S-UL#E轴承 超精密角接触球轴承 |
FAG | 100 X 140 X 20 | 华南 | 原产地 | 2 | 6904.54 | ￥6110.21 | |
| FAG HC71920-EDLR-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 100 X 140 X 20 | 华北 | 德国 | 12 | 6744.07 | ￥5968.2 | |
| FAG HCB71920-EDLR-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 100 X 140 X 20 | 华东 | 德国 | 4 | 7976.81 | ￥6997.2 | |
