HC7917FLRTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：85 mm，外径：120 mm，厚度：36 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【DU：双列万能配对】
HC7917FLRTP4DU属于超高精密角接触球轴承系列。其基本尺寸为内径85毫米、外径120毫米、厚度36毫米，采用油气润滑系统设计，并配备陶瓷滚动体。这类结构有助于降低高速运转时的离心力效应，配合优化的滚道几何形状，可有效控制动态运行精度。
该型号采用特殊保持架设计与表面处理工艺，在维持尺寸稳定性的同时提升了抗咬合性能。油气润滑系统的应用既能实现高效散热，又可确保润滑介质在高速环境下均匀分布。陶瓷材料的使用带来了更低的密度和更高的刚度，对减少高速运转时的振动具有积极作用。
此类轴承适用于对旋转精度和转速要求较高的工况，常见于精密主轴等设备。其内部游隙经过专项调整，能够适应不同预紧力配置需求。通过组合使用特定油脂或油雾润滑方案，可进一步扩展其适用转速范围。合理的安装与维护对保持轴承长期性能具有重要影响。
H
C
7
9
1
7
F
L
R
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
17：内径：85 mm
F：18° 接触角
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
17：
内径：85 mm
F：
18° 接触角
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
DU：
双列万能配对

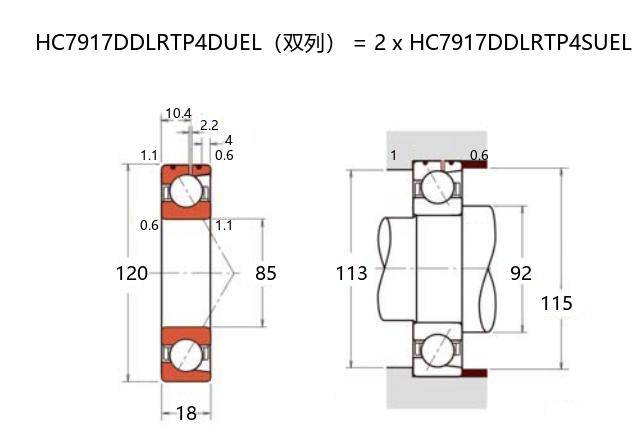

| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7917FLRTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 120 |
| 厚度（单列） | B | 18 |
| 厚度（多列） | T | 36 |
| BN | 4 | |
| SN | 10.4 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 58.8 |
| 基本额定静载荷 | C0r | 50.2 |
| 极限载荷(KN) | ||
| 轴向-单个 | 24.8 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 25.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 17600 |
| 油润滑 | Oil | 27400 |
| 安装尺寸(mm) | ||
| da(min) | 92 | |
| Da(max) | 113 | |
| Db(max) | 115 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 214 |
| 中预紧 | M | 749 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 61 |
| 轻预紧 | L | 102 |
| 中预紧 | M | 164 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -24 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.912 | ||
