HC7913ELRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：65 mm，外径：90 mm，厚度：13 mm。
价格区间：￥2675.4 - ￥3961.65【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【SU：单列万能配对】
HC7913ELRTP4SU是一款超高精密角接触球轴承，其基本尺寸为内径65mm、外径90mm、厚度13mm。该型号属于精密角接触球轴承类别，专为高转速工况设计，内部结构采用陶瓷球材质，有助于降低高速运转时的离心力效应，同时提升轴承的刚性及热稳定性。
该轴承在设计上针对油气润滑系统进行了优化，通过油气润滑方式可有效控制温升并减少摩擦损耗，适用于对转速和精度有较高要求的应用场景。其接触角结构能承受径向与轴向的复合载荷，在高速运转时保持稳定的旋转精度。
此类轴承常见于精密机床主轴、高速电主轴及高精度回转装置等领域，能够满足持续高速运转下的性能需求。制造过程中采用精密加工与选配技术，确保轴承在安装后具有较低的振动与噪声水平，同时提供良好的运动平稳性。在使用过程中需配合适当的润滑与安装条件，以发挥其设计性能。
H
C
7
9
1
3
E
L
R
T
P
4
S
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
13：内径：65 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
SU：单列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
13：
内径：65 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
SU：
单列万能配对

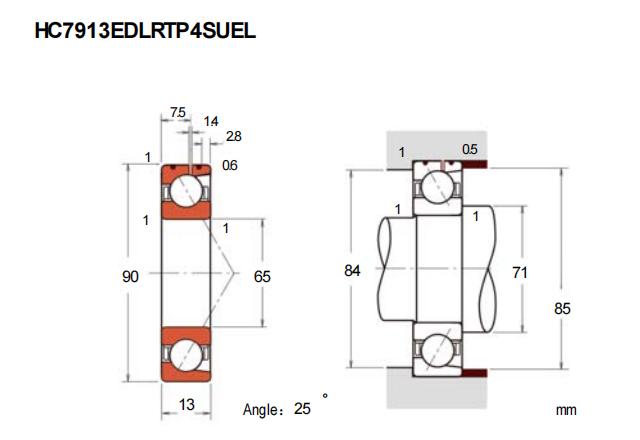

| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7913ELRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 90 |
| 厚度（单列） | B | 13 |
| 厚度（多列） | T | - |
| BN | 2.8 | |
| SN | 7.5 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 14.5 |
| 基本额定静载荷 | C0r | 12.1 |
| 极限载荷(KN) | ||
| 轴向-单个 | 14.9 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 24.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 20700 |
| 油润滑 | Oil | 32300 |
| 安装尺寸(mm) | ||
| da(min) | 71 | |
| Da(max) | 84 | |
| Db(max) | 85 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 324 |
| 中预紧 | M | 683 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 93 |
| 轻预紧 | L | 177 |
| 中预紧 | M | 232 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.181 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| SKF 71913 ACEGA/HCP4AL轴承 超精密角接触球轴承E设计 |
SKF | 65 X 90 X 13 | 华东 | 意大利 | 10 | 3478.02 | ￥2675.4 | |
| FAG HC71913-EDLR-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 65 X 90 X 13 | 华东 | 德国 | 2 | 3961.65 | ￥3601.5 | |
| SKF 71913 ACEGA/HCP4AL2A轴承 超精密角接触球轴承E设计 |
SKF | 65 X 90 X 13 | 华东 | 意大利 | 4 | 3479.68 | ￥2899.73 | |
