HC7022FLRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：110 mm，外径：170 mm，厚度：28 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【SU：单列万能配对】
HC7022FLRTP4SU是一款采用油气润滑系统的超高精密角接触球轴承，其内径、外径和厚度分别为110毫米、170毫米及28毫米。该型号专为高转速工况设计，采用陶瓷球作为滚动体，有效降低高速运转时的离心力效应，并减少因温差引起的尺寸不稳定现象。套圈与滚动体经特殊工艺处理，具备优异的耐磨性和疲劳寿命，在长期高速运转下仍能维持稳定的径向与轴向刚度。
此类轴承适用于对精度和转速有严格要求的设备，例如精密机床主轴、高速电主轴及高精度旋转工作台。油气润滑系统的配置可确保润滑介质均匀覆盖接触区域，同时有效控制温升，避免油脂润滑在极端转速下可能出现的油膜破裂问题。由于采用非金属陶瓷材料，轴承在运转中产生的静电积累较少，并具备一定的抗腐蚀能力。
在安装时需注意配合公差与预紧力的合理设定，确保载荷均匀分布。日常维护中需监控润滑介质的清洁度与供给稳定性，以延长轴承在高速条件下的使用寿命。
H
C
7
0
2
2
F
L
R
T
P
4
S
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
22：内径：110 mm
F：18° 接触角
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
SU：单列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
22：
内径：110 mm
F：
18° 接触角
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
SU：
单列万能配对

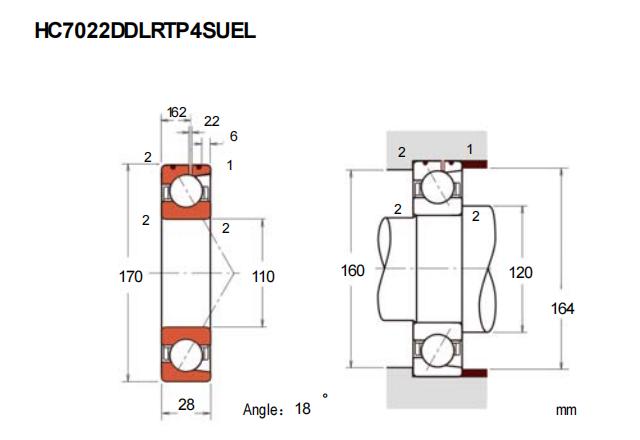

| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7022FLRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | - |
| BN | 6 | |
| SN | 16.2 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 46 |
| 基本额定静载荷 | C0r | 45 |
| 极限载荷(KN) | ||
| 轴向-单个 | 44.5 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 36.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 12900 |
| 油润滑 | Oil | 20000 |
| 安装尺寸(mm) | ||
| da(min) | 120 | |
| Da(max) | 160 | |
| Db(max) | 164 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 605 |
| 中预紧 | M | 1323 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 91 |
| 轻预紧 | L | 174 |
| 中预紧 | M | 235 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -29 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 2 | ||
