HC7020FLRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：150 mm，厚度：24 mm。
价格区间：￥4517.31 - ￥5736.98【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【SU：单列万能配对】
HC7020FLRTP4SU属于超高精密角接触球轴承系列，其内径、外径和厚度分别为100毫米、150毫米和24毫米，结构紧凑且符合高刚性设计要求。该型号采用陶瓷球材质，有效降低高速运转时的离心力影响，配合优化的滚道几何设计，显著提升转速能力与动态精度。油气润滑系统的适配特性使其在持续高速工况下能够维持稳定的润滑膜，减少温升并延长使用寿命。
此类轴承适用于高转速主轴、精密加工中心及测量设备等场景，在中等载荷条件下表现出良好的抗疲劳性能。P4级精度确保其在复杂受力状态下仍能保持较低的振动与噪声水平，满足精密传动系统的定位需求。通过特殊的热处理工艺和表面处理技术，进一步增强了材料的尺寸稳定性与耐磨特性。
需要注意的是，实际应用中需根据具体工况匹配润滑参数与安装方式，合理的预紧力调节对发挥其性能优势具有重要影响。该型号在高速精密传动领域展现出良好的技术适应性，为设备提升加工精度与运行效率提供了可靠支持。
H
C
7
0
2
0
F
L
R
T
P
4
S
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
20：内径：100 mm
F：18° 接触角
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
SU：单列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
20：
内径：100 mm
F：
18° 接触角
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
SU：
单列万能配对

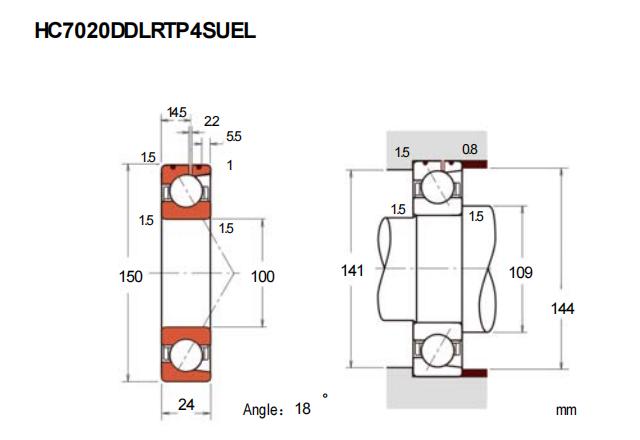

| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7020FLRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | - |
| BN | 5.5 | |
| SN | 14.5 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 36 |
| 基本额定静载荷 | C0r | 34.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 34 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 32.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 14400 |
| 油润滑 | Oil | 22400 |
| 安装尺寸(mm) | ||
| da(min) | 109 | |
| Da(max) | 141 | |
| Db(max) | 144 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 389 |
| 中预紧 | M | 999 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 88 |
| 轻预紧 | L | 142 |
| 中预紧 | M | 205 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -24 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 1.25 | ||
