HC7014ELRTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：70 mm，外径：110 mm，厚度：40 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【DU：双列万能配对】
HC7014ELRTP4DU型轴承属于超高精密角接触球轴承系列，基本尺寸为内径70mm、外径110mm、厚度40mm。该型号采用陶瓷球作为滚动体，具备低密度、高硬度及耐高温特性，有助于降低高速运转时的离心力效应，从而提升转速极限并减少摩擦发热。结构设计针对油气润滑系统优化，可实现对滚道与球体的持续稳定润滑，适用于高速主轴等对温升控制要求严格的工况。
该轴承的接触角设计与预载荷配置使其能同时承受径向和轴向载荷，尤其适合高精度加工设备及高速旋转应用场景。套圈与滚动体经超精加工处理，配合P4级精度标准，确保运行过程中的平稳性与低振动特性。此外，材料与工艺的配合使轴承在长期高速运行下仍能保持尺寸稳定性，延长了使用寿命。此类轴承常见于精密机床、电主轴及高转速传动系统，满足现代工业对高转速、高刚性及低能耗的综合需求。
H
C
7
0
1
4
E
L
R
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
14：内径：70 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
14：
内径：70 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
DU：
双列万能配对

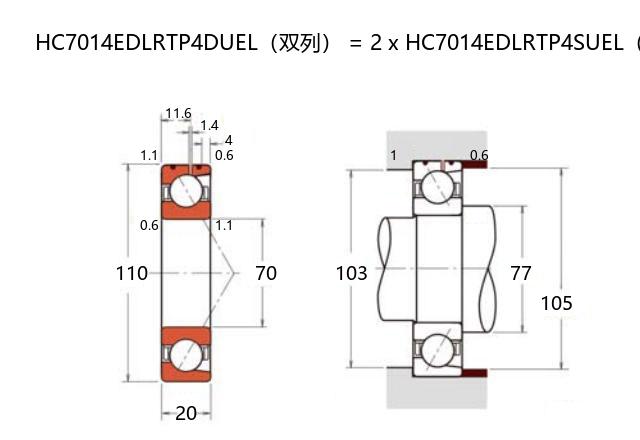

| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7014ELRTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | 40 |
| BN | 4 | |
| SN | 11.6 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 42.6 |
| 基本额定静载荷 | C0r | 36.2 |
| 极限载荷(KN) | ||
| 轴向-单个 | 22.6 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 30.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 17800 |
| 油润滑 | Oil | 27800 |
| 安装尺寸(mm) | ||
| da(min) | 77 | |
| Da(max) | 103 | |
| Db(max) | 105 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 451 |
| 中预紧 | M | 942 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 100 |
| 轻预紧 | L | 212 |
| 中预紧 | M | 278 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -18 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.21 | ||
