HC7014FLRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：70 mm，外径：110 mm，厚度：20 mm。
价格区间：￥2768.01 - ￥3210.89【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【SU：单列万能配对】
HC7014FLRTP4SU是一款采用油气润滑系统的超高精密角接触球轴承，其内径、外径和厚度分别为70毫米、110毫米和20毫米。该轴承结构采用陶瓷球材料，具备低密度、高硬度和优良的抗磨损性能，有助于在高速运转条件下减少离心力影响，从而维持运转稳定性。
设计上，该型号适用于需要高刚性和高旋转精度的应用场景，常见于精密机床主轴、高速电主轴及其他高精度旋转系统。油气润滑系统的配置确保了润滑剂的高效输送与热管理，有助于在持续高速运行中控制温升，延长使用寿命。
由于采用P4级精度标准，该轴承在径向和轴向跳动方面具有较好的控制能力，能够满足精密设备对运动精度的要求。此类轴承在安装时需注意预紧力的调整与配合公差，以确保性能发挥。整体而言，该型号适用于高速、高载荷与高精度需求兼具的工业环境。
H
C
7
0
1
4
F
L
R
T
P
4
S
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
14：内径：70 mm
F：18° 接触角
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
SU：单列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
14：
内径：70 mm
F：
18° 接触角
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
SU：
单列万能配对
| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7014FLRTP4SU | |

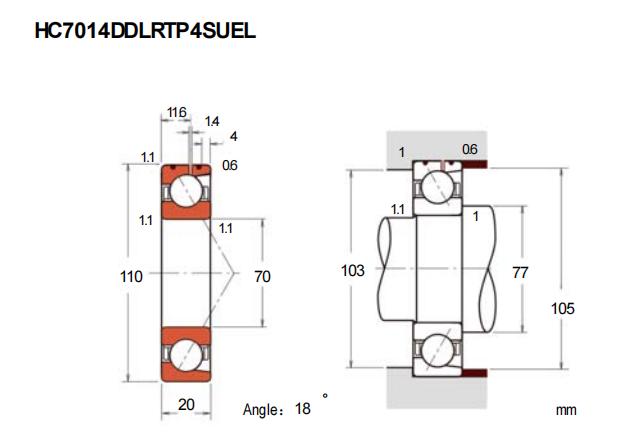

| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | - |
| BN | 4 | |
| SN | 11.6 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 22.3 |
| 基本额定静载荷 | C0r | 18.9 |
| 极限载荷(KN) | ||
| 轴向-单个 | 18.8 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 24.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 20000 |
| 油润滑 | Oil | 31200 |
| 安装尺寸(mm) | ||
| da(min) | 77 | |
| Da(max) | 103 | |
| Db(max) | 105 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 262 |
| 中预紧 | M | 582 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 60 |
| 轻预紧 | L | 108 |
| 中预紧 | M | 147 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.605 | ||
