7934ELRTP4DU轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：170 mm，外径：230 mm，厚度：56 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
7
9
3
4
E
L
R
T
P
4
D
U
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
34：内径：170 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
34：
内径：170 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合

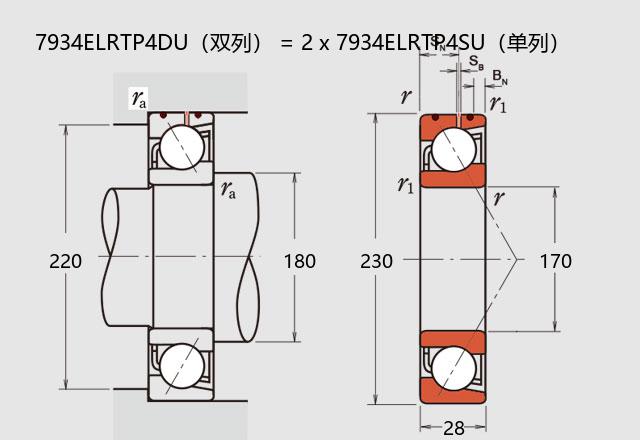

| 公称型号 | ||
| 油气润滑-标准钢球型 | 7934ELRTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 170 |
| 外径 | D | 230 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 56 |
| BN | - | |
| SN | - | |
| SB | - | |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 224 |
| 基本额定静载荷 | C0r | 280 |
| 极限载荷(KN) | ||
| 轴向-单个 | 103 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 60.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 4500 |
| 油润滑 | Oil | 7000 |
| 安装尺寸(mm) | ||
| da(min) | 180 | |
| Da(max) | 220 | |
| Db(max) | 224 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 812 |
| 轻预紧 | L | 1564 |
| 中预紧 | M | 3553 |
| 重预紧 | H | 7173 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 377 |
| 轻预紧 | L | 478 |
| 中预紧 | M | 653 |
| 重预紧 | H | 867 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -8 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -29 |
| 重预紧 | H | -48 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 6.72 | ||
