7022CLRTP4SU轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：110 mm，外径：170 mm，厚度：28 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【C：接触角 15°】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
7
0
2
2
C
L
R
T
P
4
S
U
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
22：内径：110 mm
C：接触角 15°
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
22：
内径：110 mm
C：
接触角 15°
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对
| 公称型号 | ||
| 油气润滑-标准钢球型 | 7022CLRTP4SU | |

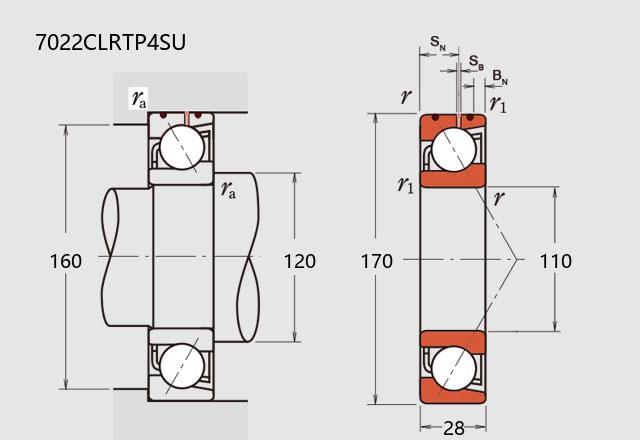

| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | - |
| BN | 6 | |
| SN | 16.2 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 111 |
| 基本额定静载荷 | C0r | 104 |
| 极限载荷(KN) | ||
| 轴向-单个 | 68.5 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 15.6 | |
| 作用点(mm) | ||
| a | 32.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 8300 |
| 油润滑 | Oil | 12500 |
| 安装尺寸(mm) | ||
| da(min) | 120 | |
| Da(max) | 160 | |
| Db(max) | 164 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 371 |
| 轻预紧 | L | 733 |
| 中预紧 | M | 1752 |
| 重预紧 | H | 3516 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 104 |
| 轻预紧 | L | 137 |
| 中预紧 | M | 203 |
| 重预紧 | H | 285 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -13 |
| 轻预紧 | L | -25 |
| 中预紧 | M | -49 |
| 重预紧 | H | -78 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 1.97 | ||
