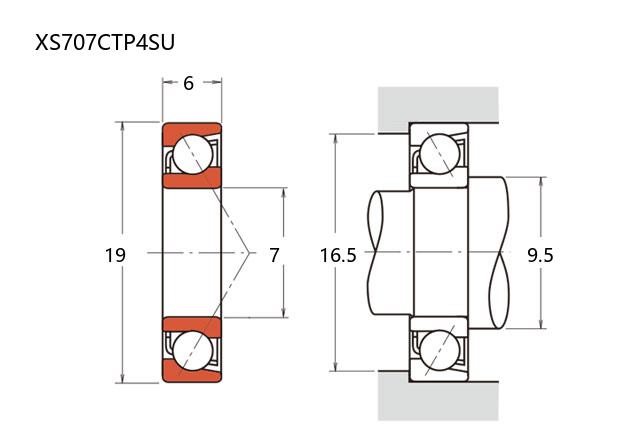

XS707CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：7 mm，外径：19 mm，厚度：6 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【S：小球型】后缀列表：【C：15° 接触角】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单个万能组合】
X
S
7
0
7
C
T
P
4
S
U
X：超高转速
S：小球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
7：内径代号，内径：7 mm
C：15° 接触角
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单个万能组合
X：
超高转速
S：
小球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
7：
内径代号，内径：7 mm
C：
15° 接触角
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 超高速小球型 | XS707CTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 7 |
| 外径 | D | 19 |
| 厚度（单列） | B | 6 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1.57 |
| 基本额定静载荷 | C0r | 0.545 |
| 极限载荷(KN) | ||
| 轴向-单个 | 0.44 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.1 | |
| 作用点(mm) | ||
| a | 4.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 132000 |
| 油润滑 | Oil | 1800000 |
| 安装尺寸(mm) | ||
| da(min) | 9.5 | |
| Da(max) | 16.5 | |
| Db(max) | - | |
| ra(max) | 0.3 | |
| rb(max) | - | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 3.8 |
| 轻预紧 | L | 8.2 |
| 中预紧 | M | 17 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 7.6 |
| 轻预紧 | L | 10 |
| 中预紧 | M | 14 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 7 |
| 轻预紧 | L | 5 |
| 中预紧 | M | 2 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.008 | ||
