XCS7924ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：165 mm，厚度：44 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【E：25° 接触角】【T：聚酰胺保持架】【P4：ISO 4级精度】【DU：双列万能配对】
XCS7924ETP4DU型轴承属于超高精密角接触球轴承系列，其基本尺寸为内径120毫米、外径165毫米、厚度44毫米，可按需转换为英制规格。该型号采用陶瓷球材料与密封结构设计，具备轻量化、低摩擦特性，有助于在高速运转条件下抑制温升，维持尺寸稳定性。密封系统可有效控制污染物侵入，延长润滑周期，适用于对转速与精度有较高要求的工况。
此类轴承常见于高刚性主轴系统或精密传动装置，其接触角设计优化了轴向与径向载荷的分配能力。在持续高速运行中，材料的热膨胀系数与结构刚性经过平衡考量，有助于降低动态跳动误差。通过选用特种润滑剂与预紧力调整，可进一步适配不同工况的精度需求。需要注意安装对中性与清洁度，以确保性能表现符合预期。
X
C
S
7
9
2
4
E
T
P
4
D
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
24：内径：120 mm
E：25° 接触角
T：聚酰胺保持架
P4：ISO 4级精度
DU：双列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
24：
内径：120 mm
E：
25° 接触角
T：
聚酰胺保持架
P4：
ISO 4级精度
DU：
双列万能配对

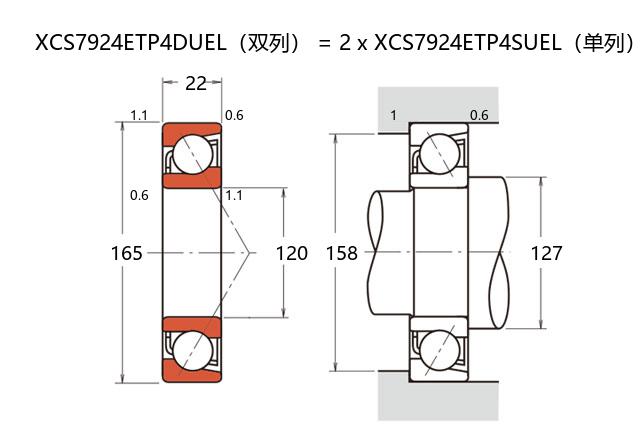

| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS7924ETP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 厚度（单列） | B | 22 |
| 厚度（多列） | T | 44 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 103 |
| 基本额定静载荷 | C0r | 96 |
| 极限载荷(KN) | ||
| 轴向-单个 | 59.5 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 44.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 13400 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 127 | |
| Da(max) | 158 | |
| Db(max) | 160 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 781 |
| 中预紧 | M | 2037 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 147 |
| 轻预紧 | L | 296 |
| 中预紧 | M | 417 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -12 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 2.4 | ||
