XCS7920ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：140 mm，厚度：40 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【E：25° 接触角】【T：聚酰胺保持架】【P4：ISO 4级精度】【DU：双列万能配对】
XCS7920ETP4DU型轴承属于超高精密角接触球轴承系列，其内径为100毫米，外径140毫米，厚度40毫米。该型号采用陶瓷球材料，具备优异的耐磨性与高速运转稳定性，同时通过密封结构设计有效减少润滑剂泄漏和外部污染物侵入，延长使用寿命。在高速旋转工况下，陶瓷球的低密度特性有助于降低离心力，减少摩擦发热，维持精度一致性。
此类轴承适用于高转速、高刚性要求的精密设备，常见于机床主轴、电主轴及精密传动系统。其内外圈及滚道经特殊工艺处理，可承受双向轴向载荷与部分径向载荷，优化了动态运行平稳性。通过精密预紧调整，进一步控制轴向窜动，提升系统刚性。选型时需结合实际工况考虑负载分布、转速范围及环境条件，确保匹配设备性能需求。
X
C
S
7
9
2
0
E
T
P
4
D
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
20：内径：100 mm
E：25° 接触角
T：聚酰胺保持架
P4：ISO 4级精度
DU：双列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
20：
内径：100 mm
E：
25° 接触角
T：
聚酰胺保持架
P4：
ISO 4级精度
DU：
双列万能配对

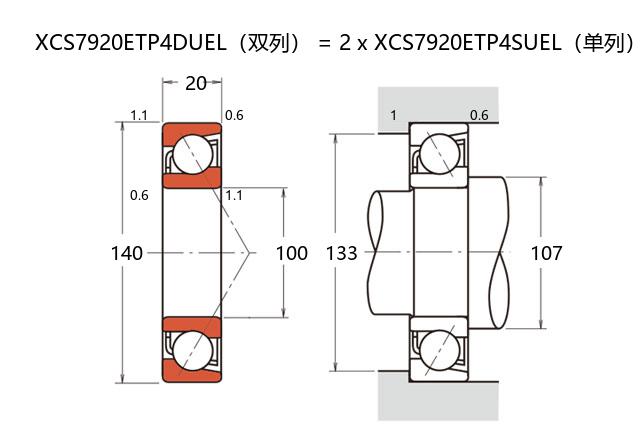

| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS7920ETP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | 40 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 72 |
| 基本额定静载荷 | C0r | 64 |
| 极限载荷(KN) | ||
| 轴向-单个 | 40 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 38 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 15900 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 107 | |
| Da(max) | 133 | |
| Db(max) | 135 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 585 |
| 中预紧 | M | 1311 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 135 |
| 轻预紧 | L | 247 |
| 中预紧 | M | 330 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.6 | ||
