XCS7917ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：85 mm，外径：120 mm，厚度：36 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【E：25° 接触角】【T：聚酰胺保持架】【P4：ISO 4级精度】【DU：双列万能配对】
XCS7917ETP4DU属于超高精密角接触球轴承系列，其结构设计符合高刚性、低摩擦的运行需求。该型号采用陶瓷球作为滚动体，配合特殊密封结构，能够在高速旋转条件下保持稳定的性能表现。基本尺寸为内径85毫米、外径120毫米、厚度36毫米，这一尺寸范围适用于中等载荷的精密传动场景。
在材料选择上，轴承套圈通常采用高品质轴承钢，而陶瓷球材料具有低密度、高硬度及耐温变特性，有助于降低高速运转时的离心力效应，延长使用寿命。密封系统不仅能有效控制润滑剂泄漏，还可减少外部污染物侵入，适合对清洁度有严格要求的应用环境。
此类轴承常见于精密机床主轴、高速电主轴及测量仪器等设备中，其角接触结构可同时承受径向与轴向联合载荷。在实际应用中需根据具体工况选择适当的预紧力和润滑方式，以确保发挥最佳性能。通过优化内部几何参数与材料组合，该型号在高速精度保持性与动态稳定性之间实现了良好平衡。
X
C
S
7
9
1
7
E
T
P
4
D
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
17：内径：85 mm
E：25° 接触角
T：聚酰胺保持架
P4：ISO 4级精度
DU：双列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
17：
内径：85 mm
E：
25° 接触角
T：
聚酰胺保持架
P4：
ISO 4级精度
DU：
双列万能配对

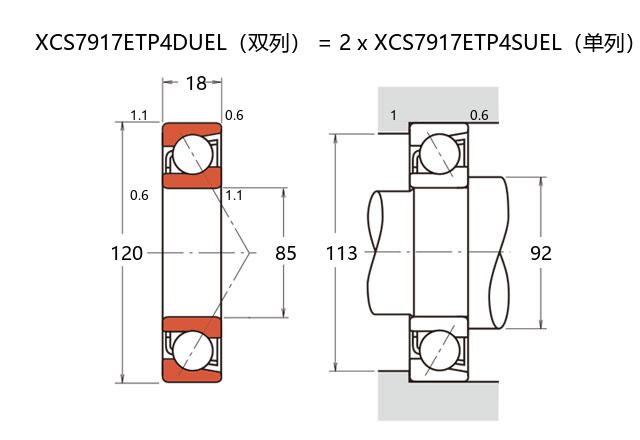

| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS7917ETP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 120 |
| 厚度（单列） | B | 18 |
| 厚度（多列） | T | 36 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 56.2 |
| 基本额定静载荷 | C0r | 48.2 |
| 极限载荷(KN) | ||
| 轴向-单个 | 30 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 32.9 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 18600 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 92 | |
| Da(max) | 113 | |
| Db(max) | 115 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 358 |
| 中预紧 | M | 1039 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 102 |
| 轻预紧 | L | 199 |
| 中预紧 | M | 292 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -19 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.08 | ||
