XCS72914FTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：70 mm，外径：100 mm，厚度：19 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：ISO 4级精度】【SU：单列万能配对】
XCS72914FTP4SU是一款超高精密角接触球轴承，其基本尺寸为内径70毫米、外径100毫米、厚度19毫米。该轴承属于精密角接触球轴承的细分类型，采用了陶瓷球材质及密封结构设计，以适应超高速运转工况。
在内部结构中，滚动体使用陶瓷材料，有助于降低高速旋转时的离心力效应，减少摩擦热量的产生。密封设计能够有效控制润滑剂泄漏并阻挡外部污染物侵入，从而维持稳定的运行性能。此类轴承通常具有较高的刚性和运转精度，在高速条件下可保持较低的振动与噪声水平。
由于这些特性，该型号轴承常见于对转速要求和运转精度有较高标准的应用场景，例如精密机床主轴、高速电主轴及部分高转速传动系统。其结构特点有助于在长期高速运行中维持性能稳定性，但实际应用时需结合具体工况条件进行选型评估。
X
C
S
7
2
9
1
4
F
T
P
4
S
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
9：直径系列：超轻 19 系列
14：内径：70 mm
F：18° 接触角
T：聚酰胺保持架
P4：ISO 4级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
9：
直径系列：超轻 19 系列
14：
内径：70 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
ISO 4级精度
SU：
单列万能配对

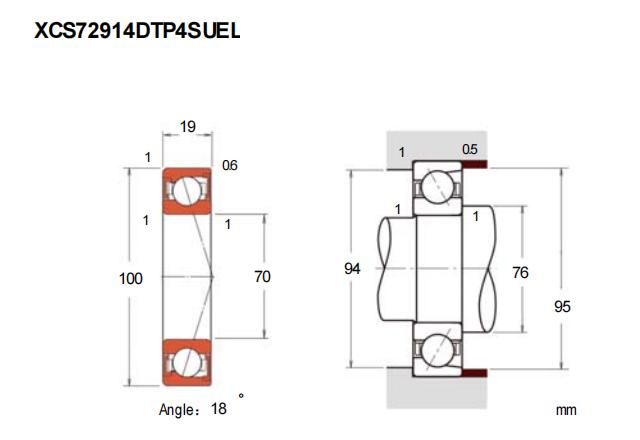

| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS72914FTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 100 |
| 厚度（单列） | B | 19 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 21.3 |
| 基本额定静载荷 | C0r | 17.3 |
| 极限载荷(KN) | ||
| 轴向-单个 | 17.1 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 23.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 24800 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 76 | |
| Da(max) | 94 | |
| Db(max) | 95 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 200 |
| 中预紧 | M | 415 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 57 |
| 轻预紧 | L | 93 |
| 中预紧 | M | 122 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -16 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.344 | ||
