XCS72013FTP4DU轴承尺寸、参数、图纸、互换、价格

XCS72013FTP4DU轴承

类型:【超高精密轴承 - 精密角接触球轴承】

基本尺寸:内径:65 mm,外径:100 mm,厚度:44 mm。

价格区间:¥0 - ¥0【详情】

前缀列表:【X:超高转速】【C:陶瓷球】【S:密封型】后缀列表:【F:18° 接触角】【T:聚酰胺保持架】【P4:ISO 4级精度】【DU:双列万能配对】

XCS72013FTP4DU轴承介绍

XCS72013FTP4DU型号轴承属于超高精密级角接触球轴承,其基本尺寸为内径65毫米、外径100毫米、厚度44毫米。该轴承采用陶瓷球作为滚动体,具备轻质高刚性的材料特性,有助于降低高速运转时的离心力效应,从而提升极限转速并减少运转温升。密封结构的设计有效控制了润滑剂的泄漏与外部污染物的侵入,为长期稳定运行提供了保障。

在制造工艺方面,该产品通过严格的精度控制与特殊热处理技术,使套圈与滚动体具备优异的尺寸稳定性与疲劳寿命。接触角的设计优化了轴向载荷能力,适用于需要同时承受径向与轴向联合载荷的精密场合。常见应用领域包括高转速电主轴、精密仪器及高效传动系统等。

需要注意的是,实际性能受安装条件、润滑方式及工况环境等多重因素影响,建议用户结合具体设备要求进行选型验证。

XCS72013FTP4DU轴承前后缀、代号系统
X
C
S
7
2
0
1
3
F
T
P
4
D
U
X:超高转速
C:陶瓷球
S:密封型
7:精密角接触球轴承
2:宽度系列:宽型 2 系列
0:直径系列:超轻 10 系列
13:内径:65 mm
F:18° 接触角
T:聚酰胺保持架
P4:ISO 4级精度
DU:双列万能配对
X:
超高转速
C:
陶瓷球
S:
密封型
7:
精密角接触球轴承
2:
宽度系列:宽型 2 系列
0:
直径系列:超轻 10 系列
13:
内径:65 mm
F:
18° 接触角
T:
聚酰胺保持架
P4:
ISO 4级精度
DU:
双列万能配对
XCS72013FTP4DU轴承尺寸、参数、图纸
公称型号
超高速陶瓷球密封型XCS72013FTP4DU
主要尺寸(mm)
内径d65
外径D100
厚度(单列)B22
厚度(多列)T44
倒角尺寸r(min)1.1
倒角尺寸r1(min)0.6
额定载荷(KN)
基本额定动载荷Cr32.4
基本额定静载荷C0r28.4
极限载荷(KN)
轴向-单个13.9
接触角
°18
系数
fo10.9
作用点(mm)
a24.3
限制速度(rpm)
脂润滑Grease25500
油润滑Oil-
安装尺寸(mm)
da(min)72
Da(max)93
Db(max)95
ra(max)1
rb(max)0.6
预紧力(N)-DU/DB/DF
微预紧EL49
轻预紧L141
中预紧M415
重预紧H-
轴承刚度(N/μm)-DU/DB/DF
微预紧EL60
轻预紧L87
中预紧M131
重预紧H-
测量轴向游隙(μm)
微预紧EL0
轻预紧L-5
中预紧M-15
重预紧H-
轴承组合
方式万能
列数2
重量(Kg)
1.09

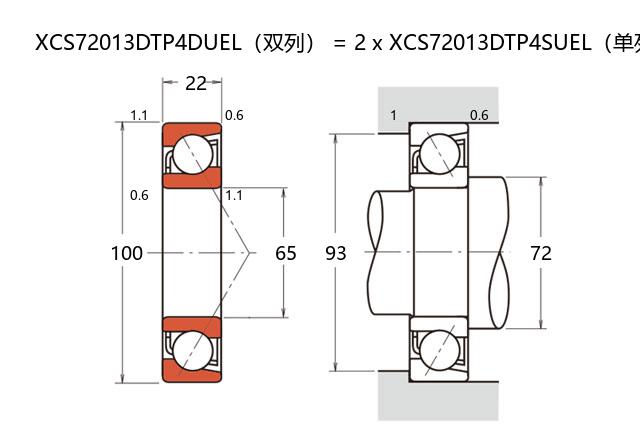

尺寸图
