XCS708CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：8 mm，外径：22 mm，厚度：14 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【C：接触角 15°】【T：聚酰胺保持架】【P4：ISO 4级精度】【DU：双列万能配对】
XCS708CTP4DU属于超高精密角接触球轴承系列，其基本结构参数为内径8mm、外径22mm、厚度14mm。该型号轴承采用非金属陶瓷球体作为滚动体，具备密度低、自润滑性能良好的特点，在高速运转条件下可有效降低离心力影响，抑制温升现象。密封结构的应用进一步提升了防尘与保油能力，有助于维持长期运行的稳定性。
此类轴承的设计兼顾了径向与轴向复合载荷的承载需求，接触角的优化使它在高速旋转场景中展现出良好的刚性表现。由于材料特性的影响，其在缺乏充分润滑的工况下仍能维持一定时间的工作能力，适应多种复杂环境。
在应用层面，该型号常见于高转速主轴系统、精密仪器传动模块及小型化高精度设备中，能够满足对旋转精度和动态响应有较高要求的使用场景。其结构特点与材料特性相结合，为设备长期稳定运行提供了可靠支持。
X
C
S
7
0
8
C
T
P
4
D
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
8：内径代号，内径：8 mm
C：接触角 15°
T：聚酰胺保持架
P4：ISO 4级精度
DU：双列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
8：
内径代号，内径：8 mm
C：
接触角 15°
T：
聚酰胺保持架
P4：
ISO 4级精度
DU：
双列万能配对

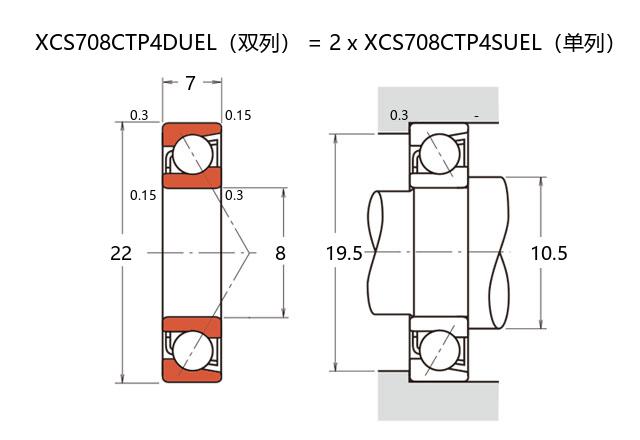

| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS708CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 8 |
| 外径 | D | 22 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | 14 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 4.62 |
| 基本额定静载荷 | C0r | 1.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 0.66 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7 | |
| 作用点(mm) | ||
| a | 5.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 147000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 10.5 | |
| Da(max) | 19.5 | |
| Db(max) | - | |
| ra(max) | 0.3 | |
| rb(max) | - | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 5.9 |
| 轻预紧 | L | 11 |
| 中预紧 | M | 21 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 9 |
| 轻预紧 | L | 11 |
| 中预紧 | M | 15 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 6 |
| 轻预紧 | L | 4 |
| 中预紧 | M | 1 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.024 | ||
