XCS707CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：7 mm，外径：19 mm，厚度：12 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【C：接触角 15°】【T：聚酰胺保持架】【P4：ISO 4级精度】【DU：双列万能配对】
XCS707CTP4DU是一款属于超高精密角接触球轴承类别的产品。其基本尺寸为内径7毫米、外径19毫米、厚度12毫米，结构设计紧凑，适用于对空间有严格限制的安装环境。该轴承采用陶瓷球作为滚动体，有助于降低高速运转时的离心力效应，从而提升极限转速表现，并减少因高速产生的温升。
在特性方面，该型号的接触角设计使其能够同时承受径向和轴向载荷，特别适用于需要高刚性和精确旋转精度的场合。密封结构有助于在运行过程中保持润滑剂的稳定性，并阻挡外部污染物的侵入，延长轴承在苛刻工况下的使用寿命。
此类轴承常见于高转速主轴、精密仪器及医疗设备等应用领域，能够满足设备对低振动、低噪音及长期稳定性的要求。选型时需结合具体负载、转速及环境条件进行综合评估，以确保其性能得到充分发挥。
X
C
S
7
0
7
C
T
P
4
D
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
7：内径代号，内径：7 mm
C：接触角 15°
T：聚酰胺保持架
P4：ISO 4级精度
DU：双列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
7：
内径代号，内径：7 mm
C：
接触角 15°
T：
聚酰胺保持架
P4：
ISO 4级精度
DU：
双列万能配对

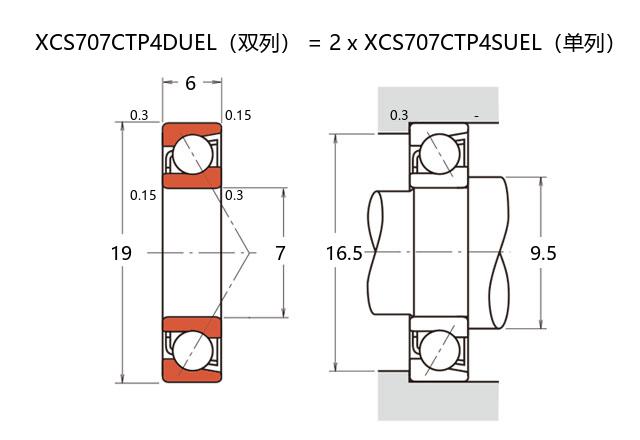

| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS707CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 7 |
| 外径 | D | 19 |
| 厚度（单列） | B | 6 |
| 厚度（多列） | T | 12 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3.14 |
| 基本额定静载荷 | C0r | 1.09 |
| 极限载荷(KN) | ||
| 轴向-单个 | 0.44 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.1 | |
| 作用点(mm) | ||
| a | 4.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 170000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 9.5 | |
| Da(max) | 16.5 | |
| Db(max) | - | |
| ra(max) | 0.3 | |
| rb(max) | - | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 3.8 |
| 轻预紧 | L | 8.2 |
| 中预紧 | M | 17 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 7.6 |
| 轻预紧 | L | 10 |
| 中预紧 | M | 14 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 7 |
| 轻预紧 | L | 5 |
| 中预紧 | M | 2 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.016 | ||
